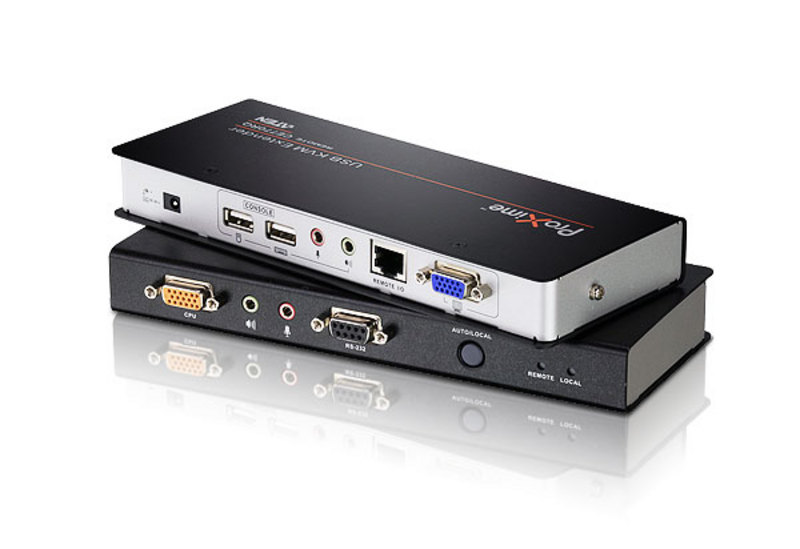

USB VGA/音频Cat 5 KVM信号延长器 + 抗色偏
CE770是一款具备抗色偏(Deskew)功能的USB接口KVM信号延长器，通过自动信号补偿与RS-232串口功能，用户可从远程USB控制端访问电脑系统。
CE770支持红绿蓝三原色信号延迟调整(RGB delay tuner)，可以手动方式调整红绿蓝的传输信号，用户在长距离的情况下也能建置其系统设备。CE770的线路同步(line synchronizing)功能可校正因为长距离传输时而产生的颜色相位(color phase)与时间误差(timing errors)；此外，用户也可手动调整红绿蓝三原色信号的设定。
1 x CE770L USB KVM信号延长器(本地设备)

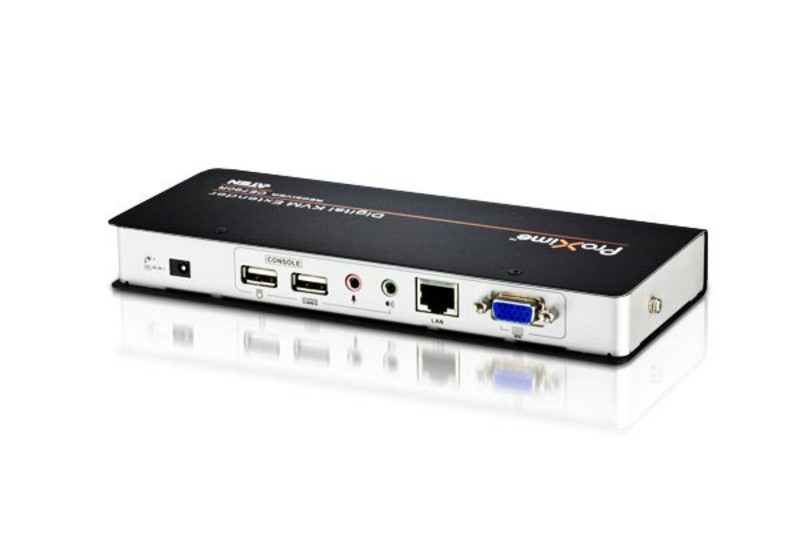

1 x CE770RQ USB KVM信号延长器(远程设备)
1 x USB KVM线缆(1.8m)
2 x 电源适配器
1 x 机架安装配件
1 x 使用说明

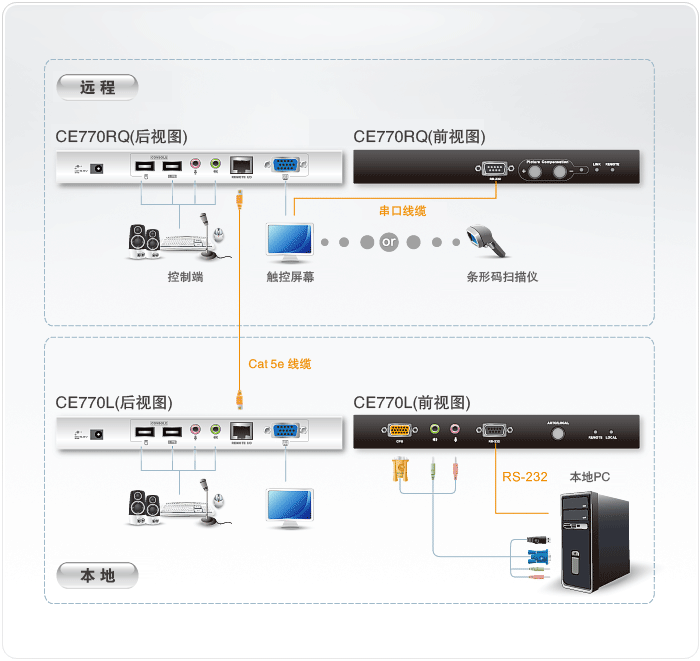

通过Cat 5e线缆，远程与本地的设备距离可延伸至300m远
双控制端操作 - 通过本地与远程USB键盘、显示器与鼠标所组成的控制端操控系统
抗色偏(Deskew)功能 - 自动同步化RGB信号的时间延迟，并补偿信号因距离所造成的误差
内建ATEN ASIC芯片，确保最佳可靠性与兼容性
支持自动信号补偿 (Auto Signal Compensation; ASC) 功能
RS-232串行端口 - 能连接与设定串口终端机，或是触控显示器与条形码扫描仪等串口设备
支持及仿真Sun/Mac键盘*
支持立体声扬声器与麦克风
USB电流过载 (overcurrent) 侦测与保护
按键操作模式选择(限本地端设备) - 通过单一按键可选择本地端操控与自动操控模式
内建8KV/15KV静电保护(接触电压8KV；空气电压15KV)与2KV突波保护
高视频分辨率 - 最高达1920x1200@60Hz(150m)；1280x1024@60Hz(300m)
高质量音频 - 即使距离300m远也不会降低音频质量
支持宽屏**
支持VGA、SVGA、SXGA(1280x1024)、UXGA(1600x1200)、WUXGA(1920x1200)以及multisync显示器；支持本地显示器DDC、DDC2与DDC2B
支持热插拔
机架型设计
不需软件即可轻松完成安装 - 仅须于设备间接上线缆
* 1.PC键盘组合可仿真Sun/Mac键盘
2.Sun/Mac键盘仅能与Sun/Mac电脑搭配使用
** 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传，故请将宽屏幕显示器连接至本地控端输出端口，或是使用EDID仿真器
| Function | CE770L | CE770RQ |
| 接口 | ||
| 控制端连接端口 | 2 x USB Type A 母头 (白色) 1 x HDB-15 母头 (蓝色) 1 x Mini Stereo Jack 母头 (绿色) 1 x Mini Stereo Jack 母头 (粉红色) 1 x DB-9 公头 (黑色) | 2 x USB Type A 母头 (白色) 1 x HDB-15 母头 (蓝色) 1 x Mini Stereo Jack 母头 (绿色) 1 x Mini Stereo Jack 母头 (粉红色) 1 x DB-9 公头 (黑色) |
| KVM 端口 | 1 x SPHD-17 母头 (黄色) 1 x Mini Stereo Jack 母头 (绿色) 1 x Mini Stereo Jack 母头 (粉红色) | N/A |
| 电源 | 1 x DC电源插座 (黑色) | 1 x DC电源插座 (黑色) |
| 设备对设备 | 1 x RJ-45 母头 (黑色) | 1 x RJ-45 母头 (黑色) |
| LED 指示灯 | ||
| 本机 | 1 (绿色) | N/A |
| 远程 | 1 (绿色) | N/A |
| 蓝 | N/A | 1 (蓝色) |
| G | N/A | 1 (橘色/绿色) |
| R | N/A | 1 (红色) |
| 按钮 | ||
| 操作模式选择 | 1 x 按键 | N/A |
| 颜色 | N/A | 1 x 按键 |
| 选择 | N/A | 1 x 按键 |
| 模拟功能 | ||
| 键盘/鼠标 | USB | USB |
| 视频 | 1920 x 1200 @ 60Hz (150 m)； 1280 x 1024 @ 60Hz (300m )； DDC，DDC2，DDC2B | 1920 x 1200 @ 60Hz (150 m)； 1280 x 1024 @ 60Hz (300m )； DDC，DDC2，DDC2B |
| 功耗 | DC5.3V:2.74W:17BTU | DC5.3V:4.54W:26BTU |
| 作业环境 | ||
| 操作温度 | 0 - 50°C | 0 - 50°C |
| 储存温度 | -20 - 60°C | -20 - 60°C |
| 湿度 | 0–80% RH, 无凝结 | 0–80% RH, 无凝结 |
| 机体属性 | ||
| 外壳材质 | 金属 | 金属 |
| 重量 | 0.49 kg ( 1.08 lb ) | 0.49 kg ( 1.08 lb ) |
| 尺寸 (长 x 宽 x 高) | 20.20 x 8.64 x 2.50 cm (7.95 x 3.4 x 0.98 in.) | 20.20 x 8.64 x 2.50 cm (7.95 x 3.4 x 0.98 in.) |
| 附注 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 | |
