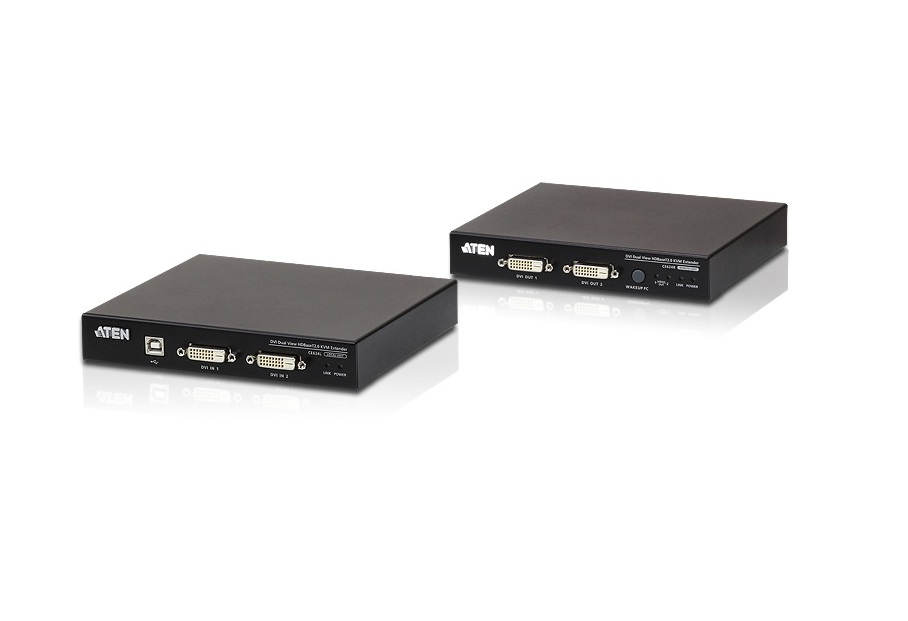

USB DVI双显示HDBaseT™ 2.0 KVM信号延长器

CE624

ATEN宏正CE624 USB DVI Dual View HDBaseT™ 2.0 KVM 延长器整合了最新的HDBaseT™ 2.0技术,提供市场上常见的 影、音、USB及RS-232信号最可靠的传输。
CE624 仅需通过一条Cat6/6a网线,即可传送电脑端高品质 DVI Dual View影像、PCM双声道数字音频、USB 2.0及RS- 232信号,最远距离可达100m。支持各种信号以及简便的网络 线安装,CE624非常适合使用于需要便利远程访问的应用,例 如交通控制中心、医疗设施、工业仓库及延伸工作站等地点。


  • 包装明细
  • 特性

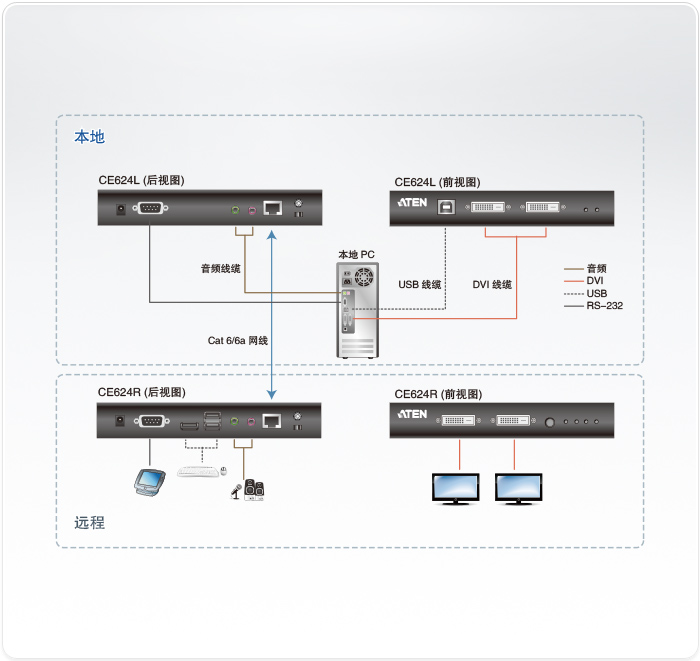

  • 连线图
  • 规格
  • 支持和下载

1x CE624L USB DVI双显示HDBaseT 2.0 KVM信号延长器 (本地设备)

1x CE624R USB DVI双显示HDBaseT 2.0 KVM信号延长器 (远程设备)

2x DVI-D 线缆 (1.8m)

1x 粉红色音频 Jack 线组 (1.8m)

1x 绿色音频 Jack 线组 (1.8m)

1x USB 线缆 (1.8m)

2x 电源适配器

8x 脚垫

2x 机架安装套件

1x 使用说明

  • 允许电脑访问DVI Dual View,并从远程主控台进行KVM控制

  • HDBaseT™2.0连线技术
    •通过单一Cat6/6a网线延伸视频、音频、USB及RS-232信号
    •EDID缓冲器可确保顺利开机并以最高质量显示
    •增强位错误侦测与修正,可在高画质视频传输期间防止信号干扰

  • 长距离绝佳视频品质
    •HDBaseT™ 标准模式-分辨率高达1920 x 1200@100米
    •HDBaseT™ 远距模式- 分辨率高达1920 x 1080@150米

  • 远距模式切换- 快速切换HDBaseTTM标准及远距模式

  • 整合式USB 2.0连接端口- 确保键盘、鼠标及周边设备的快速传输速度

  • 支持双声道PCM数字音频- 确保高品质音频传输

  • 支持使用按钮或热键的电脑唤醒功能

  • 内建 8KV/15KV ESD保护(触电电压8KV;空气电压15KV)

  • 兼容于HDCP 2.2



FunctionCE624LCE624R
接口

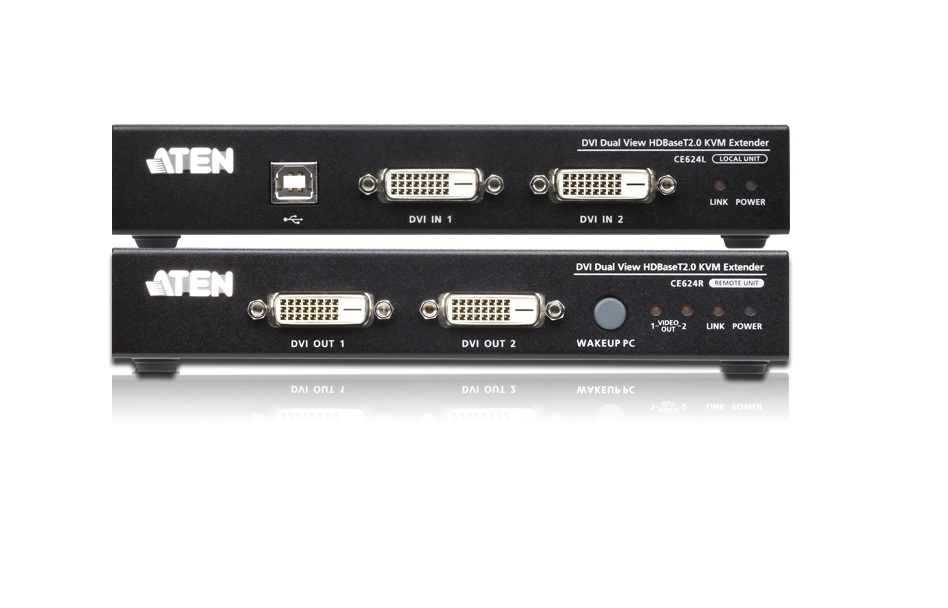

KVM 端口2 x DVI-D 母头 ( 白色)
       1 x USB Type B 母头 ( 白色)
       1 x Mini 立体声插孔 母头 ( 绿色)
       1 x Mini 立体声插孔 母头 ( 粉红色)
N/A

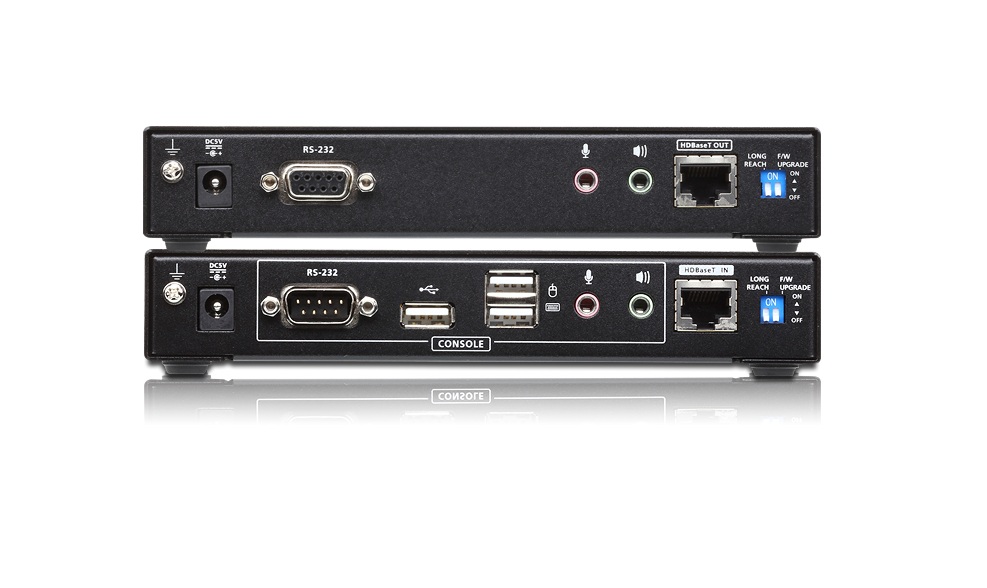

控制端连接端口N/A2 x DVI-D 母头 ( 白色)
       3 x USB Type A 母头 ( 白色)
       1 x Mini 立体声插孔 母头 ( 绿色)
       1 x Mini 立体声插孔 母头 ( 粉红色)
RS-2321 x DB-9 母头 ( 黑色)1 x DB-9 公头 ( 黑色)
电源1 x DC 带锁电源插座1 x DC 带锁电源插座
次要 / 主要1 x RJ-45 母头 ( 黑色)1 x RJ-45 母头 ( 黑色)
LED 指示灯
电源1 ( 绿色)1 ( 绿色)
连线1 ( 橘色)1 ( 橘色)
视频输出N/A2 ( 橘色)
开关
远距模式切换1 x 滑动开关1 x 滑动开关
固件更新1 x 滑动开关1 x 滑动开关
按钮
唤醒按钮N/A1 x 按钮
作业环境
操作温度0°~ 40°C0°~ 40°C
储存温度- 20°~ 60°C- 20°~ 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
视频分辨率最高 1600 x 1200 与
       1920 x 1200 @ 90 m (Cat 5e) /
       100 m (Cat 6/6a)
       1080P @ 100 m
最高 1600 x 1200 与
       1920 x 1200 @ 90 m (Cat 5e) /
       100 m (Cat 6/6a)
       1080P @ 100 m
功耗DC5V:4.93W:23BTUDC5V:7.2W:49BTU
机体属性
重量0.80 kg ( 1.76 lb )0.81 kg ( 1.78 lb )
尺寸 (长 x 宽 x 高)17.42 x 15.94 x 2.88 cm
       (6.86 x 6.28 x 1.13 in.)
17.42 x 15.94 x 2.88 cm
       (6.86 x 6.28 x 1.13 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
