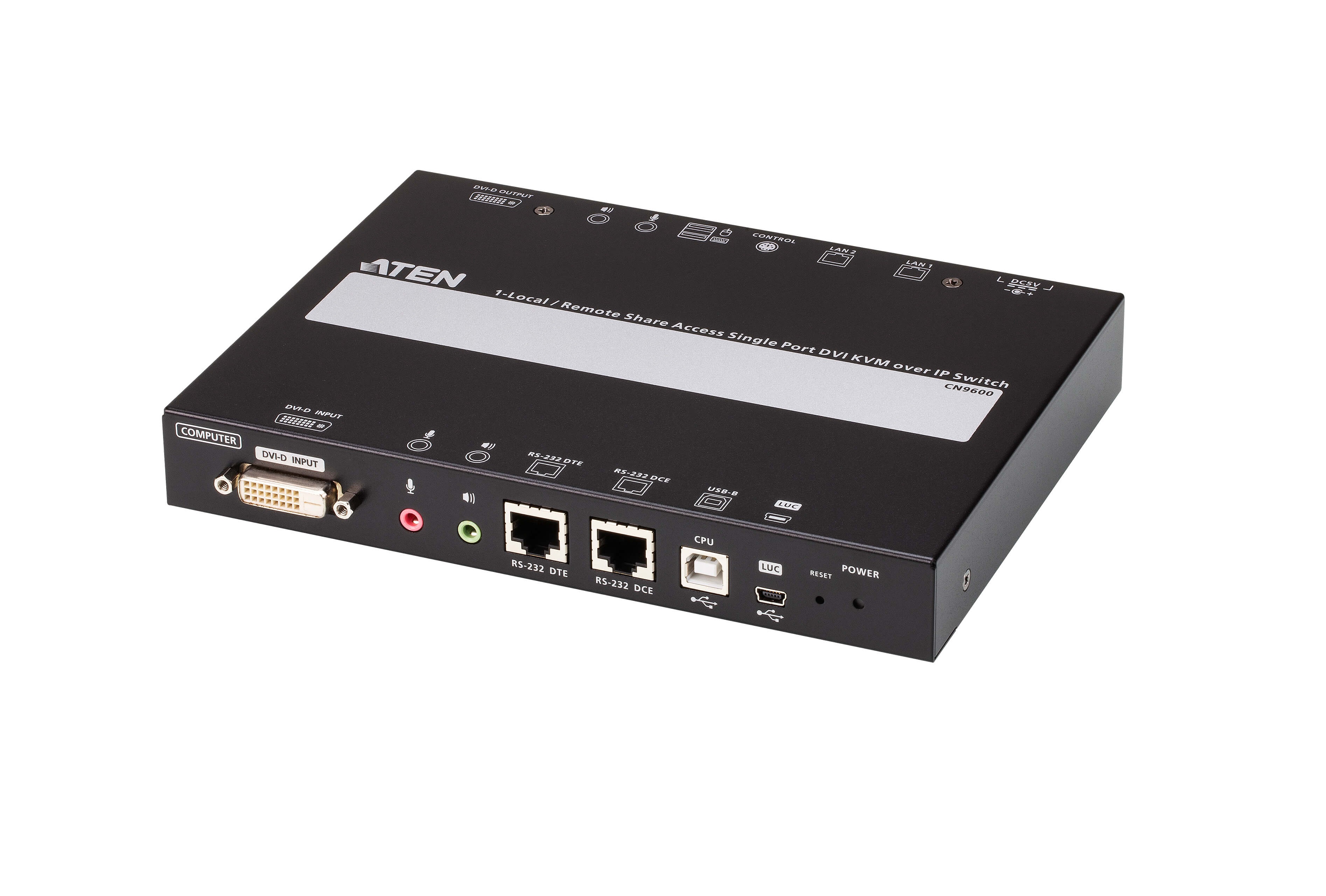

1位本地/远程使用者分享访问单端口DVI KVM over IP远程电脑管理方案

CN9600

CN9600 DVI KVM over IP远程电脑管理方案是一款高成本效益的远程管理设备,可让使用者远程访问电脑或工作站的数字视频、音频和虚拟媒体信号。CN9600连接与其兼容的ATEN DVI KVM多电脑切换器或LCD控制端,例如CS1768(8端口USB DVI KVM多电脑切换器)或CL3800(DVI LCD控制端)等,可提供切换器或控制端远程控管的能力。

对比之前的机种,CN9600更为精简轻巧的机身设计有利于节省使用空间,同时配备FPGA图形处理器提供更好的影像和视频画质,并符合RS-232 DTE/DCE规范进行串口控制。

为了便于使用者操作,CN9600于机身正面配置了一组mini USB连接端口,作为笔电USB控制端(LUC)连接端口。您无需在本地端架设额外的屏幕、键盘和鼠标来操作使用,只要将笔记本电脑连接至LUC连接端口,便可通过笔电访问切换器所连接的电脑,快速进行现场管理。CN9600的虚拟媒体功能可让使用者远程执行诊断测试、文件传送及操作系统/应用程序更新及修复等操作。

另外,CN9600配备了双以太网连接端口和双电源功能,确保机房内的操作顺畅且能不间断地连线使用;同时支持音频功能,可远程和本地使用喇叭及麦克风。

集成以上功能,CN9600提供一款实惠耐用的远程服务器管理方案,确保使用者设备的可靠度和营运效率。



  • 包装明细
  • 特性

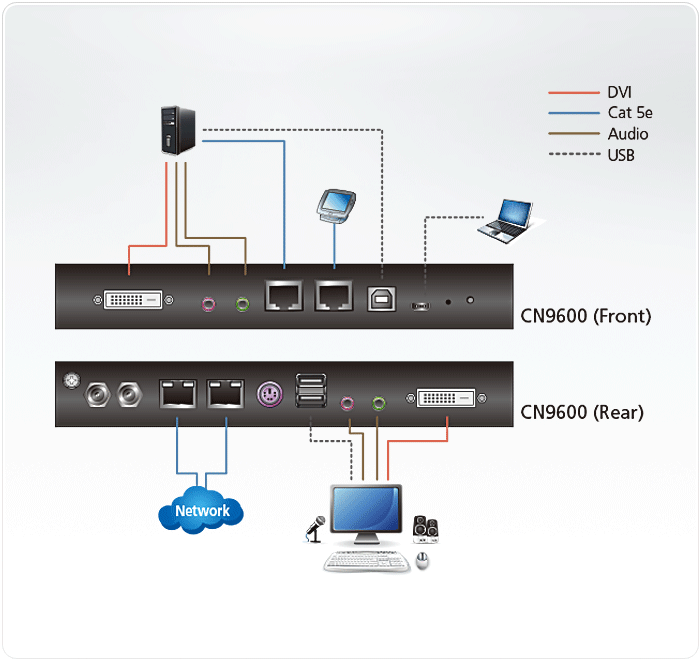

  • 连线图
  • 规格
  • 支持和下载

1x CN9600 DVI KVM over IP远程电脑管理方案

1x KVM连接线 (DVI-D, USB, Audio; 1.8 m/6 ft)

1x USB连接线 (1.8 m/6 ft)

1x 电源适配器

1x 机架安装配件

1x 使用说明

  • 硬件

    • 精简轻巧的设计以节省使用空间

    • FPGA图形处理器提供更好的影像品质,且强化fps(每秒帧数)提供高品质视频显示

    • 让传统KVM多电脑切换器具备over-IP远程管理能力*

    • 本地控制端支持USB键盘和鼠标

    • 机身正面提供一组mini USB连接端口可作为笔电USB控制端(LUC)连接端口

    • 内置两组10/100/1000 Mbps网卡可提供冗余LAN或双IP操作

    • 支持双电源冗余

    • 支持跨平台服务器环境:Windows、Mac、Sun、Linux及VT100为架构的串口设备

    • 支持虚拟媒体**

    • 高清视频分辨率 – 本地和远程视频分辨率高达1920 x 1200 @ 60Hz

    • 支持音频功能 – 本地和远程控制端皆可使用喇叭和麦克风

      *兼容的KVM多电脑切换器:ATEN DVI Single Link KVM多电脑切换器。
      **由于Cascade串接的KVM多电脑切换器具备不同功能,某些CN9600的功能可能无法被支持,例如有些切换器无法支持虚拟媒体功能。

  • 管理

    • 符合RS-232 DTE/DCE规范进行串口控制

    • 提供多达64组使用者账号 – 支持多达32位使用者同时分享控制

    • 控制端访问权管理

    • 终止连线功能 – 管理人员可终止正在进行的操作

    • 支持事件日志及Windows操作系统的Log Server

    • 事件日志 – CN9600可将所有执行的活动记录下来并储存成可搜寻的数据库

    • 通过E-mail及SNMP trap即时通知重要系统事件,并支持Syslog

    • 支持远程固件更新

    • 可通过内置的串口检视器或第三方Telnet及SSH连线软件(例如PuTTY)访问CN9600

    • 支持带外管理 – 可通过串口连接端口使用拨号连线访问CN9600

    • 连接端口分享模式支持多位使用者同时访问一台服务器

    • 本地/远程分享模式可共享或独占控制端访问权限

    • 可与ATEN CC2000管理软件整合使用

    • 可与ATEN CCVSR视频审计系统整合使用

    • 可与ATEN KVM over IP控制台搭配使用(KA8270 / KA8280 / KA8278 / KA8288)

    • DDNS(Dynamic Domain Name System;动态域名解析) – 可将DHCP服务器所指派的动态IP地址映射到主机名

    • 支持导出/导入使用者账号与配置设定

    • 支持以权限控制浏览器操作

    • 支持IPv6

  • 简易用户界面

    • Browser-based和AP GUI提供统一的多国语言界面,可减少使用者训练时间并提高产能

    • 支持不同平台的客户端(Windows, Mac OS X, Linux, Sun)

    • 支持多种浏览器(IE, Mozilla, Firefox, Safari, Opera, Netscape)

    • 以网页技术所发展的浏览器界面,可让管理者不需事先安装Java软件包即可执行管理工作

    • 支持全屏幕或可调整的虚拟远程桌面的视窗尺寸

    • 独特的控制面板设计(Magic Panel)可自订功能图示,快速启动

  • 先进的安全机制

    • 支持智能卡和CAC 读卡器

    • 支持外部验证机制:RADIUS、LDAP、LDAPS和MS Active Directory

    • 支持TLS 1.2数据加密及2048位元RSA认证以确保浏览器登录的安全性

    • 灵活的加密设计,使用者可分別为键盘、鼠标、屏幕和虚拟媒体数据选择56位元DES、168位元3DES、256位元AES、128位元RC4的任何组合,或随机的加密方式

    • 支持IP/MAC过滤功能,强化安全保护

    • 支持密码保护机制

    • 支持私钥认证(Private CA)

  • 虚拟媒体

    • 虚拟媒体提供文件应用程序、操作系统修补、软件安装和诊断测试

    • 可用于支持USB的服务器操作系统和BIOS层级


      • 支持USB 1.1及USB 2.0 DVD/CD光碟机、USB存储设备、电脑硬盘、文件夹和ISO镜像

  • 虚拟远程桌面视窗

    • 可调整视频品质和视频公差(tolerance)以优化数据传输速度;单色色深设定、阈值和信号干扰设定,可让使用者在低带宽的情况下,压缩数据流量大小以达到极佳的传输量

    • 支持全屏幕显示或可调式视窗显示

    • 远程用户之间可通过留言板功能沟通

    • 支持多国语言屏幕键盘

    • 鼠标动态同步显示技术(Mouse DynaSync™) – 可自动同步本地和远程鼠标移动位置

    • 支持Exit Macros


      • BIOS层级管控

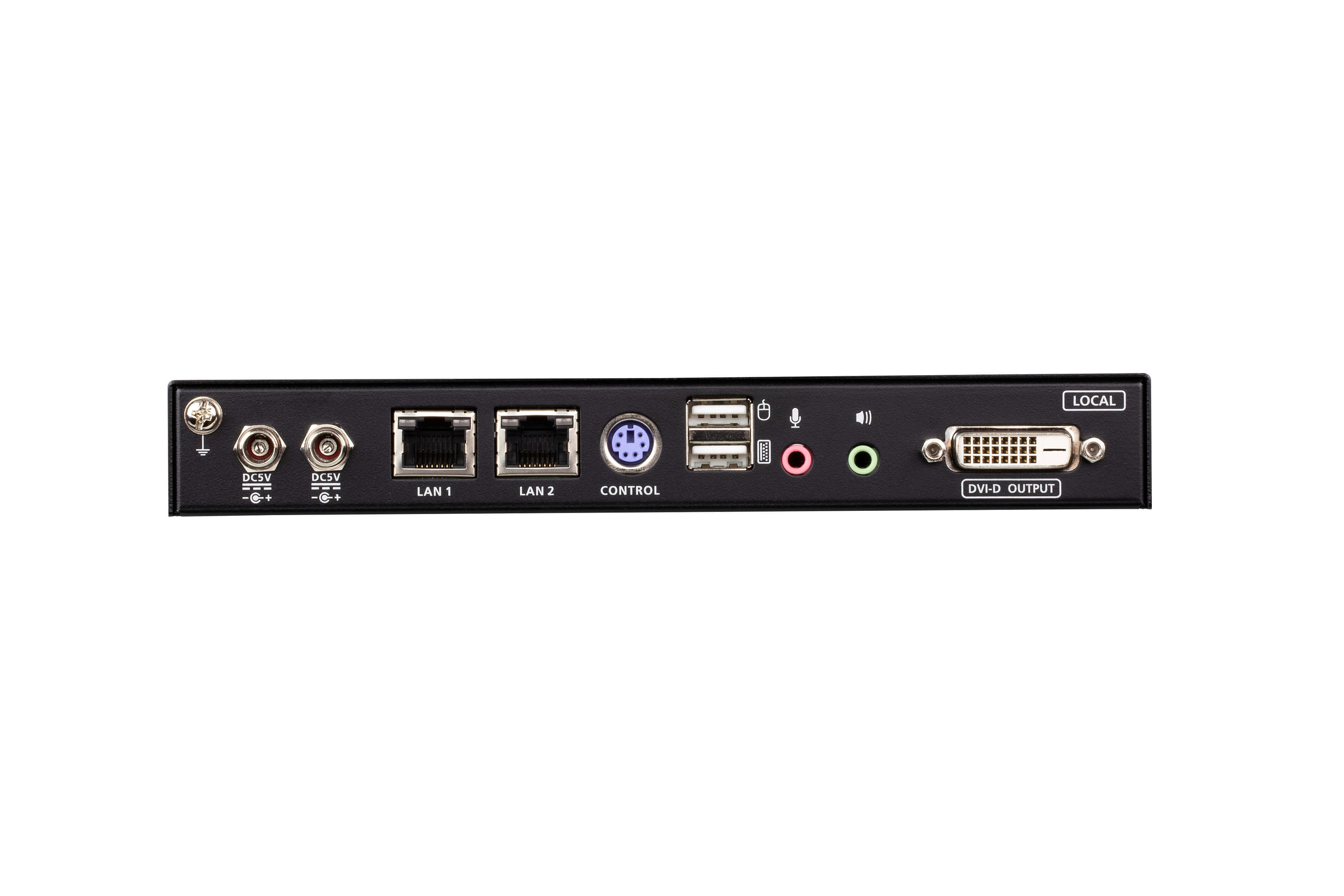

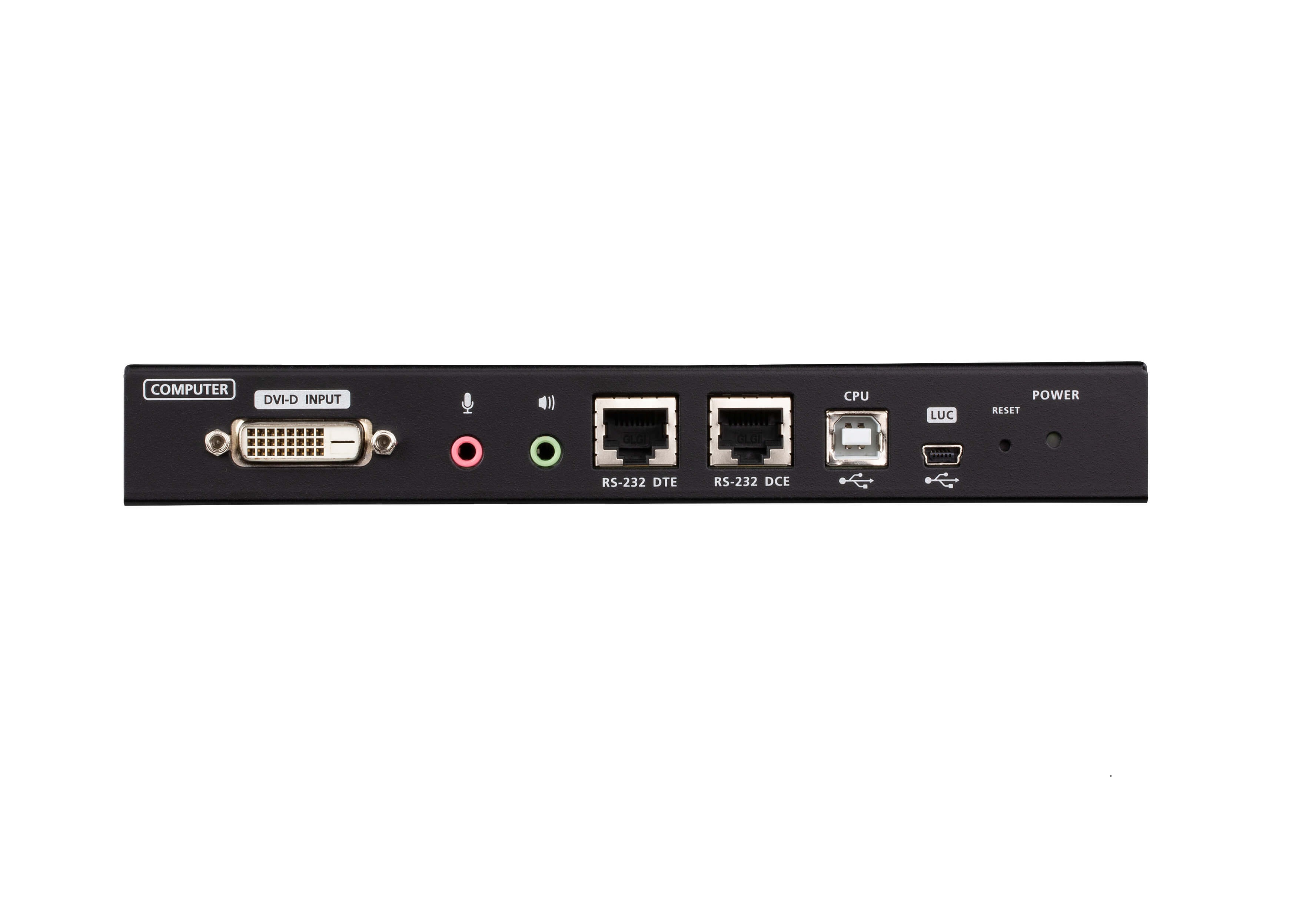

接口
控制端连接端口2 x USB Type A 母头 (白)
       1 x DVI-D 母头 (白)
       1 x 迷你立体声插孔母头 (绿)
       1 x 迷你立体声插孔母头 (粉红)
KVM 端口1 x USB Type B 母头 (白)
       1 x DVI-D 母头 (白)
       1 x 迷你立体声插孔母头 (绿)
       1 x 迷你立体声插孔母头 (粉红)
LAN端口2 x RJ-45 母头
虚拟媒体1 x USB Mini-B 母头
电源2 x DC 插孔
串口2 x RJ-45 母头
控制1x PS/2 母头
开关
重置1 x 半嵌入式按键 (黑)
模拟功能
键盘/鼠标USB
LED 指示灯
电源1 (绿)
视频本地控制端 - 1920 x 1200 @ 60 Hz
       远程 - 1920 x 1200 @ 60 Hz
功耗DC5V:5.55W:30BTU
作业环境
操作温度0 - 50°C (CN9600)
       0 - 40°C (电源适配器)
储存温度-20 - 60°C
湿度0 - 80% RH, 无凝结
机体属性
外壳材质金属
重量0.84 kg ( 1.85 lb )
尺寸 (长 x 宽 x 高)20.00 x 15.49 x 2.85 cm
       (7.87 x 6.1 x 1.12 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
