短机身 USB HDMI DVI VGA 双滑轨 LCD控制端(支持USB外围设备连接端口功能)

CL3800

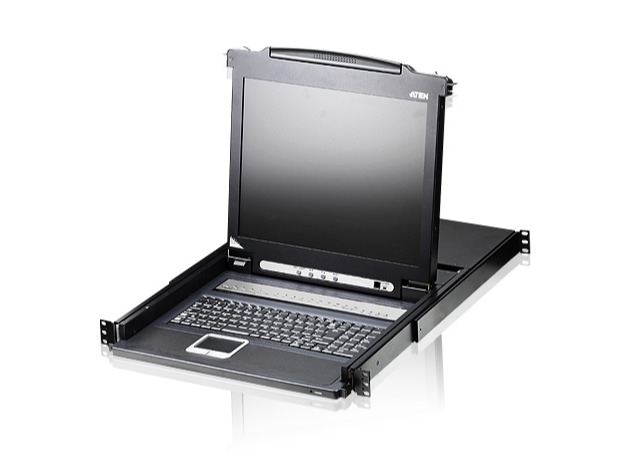

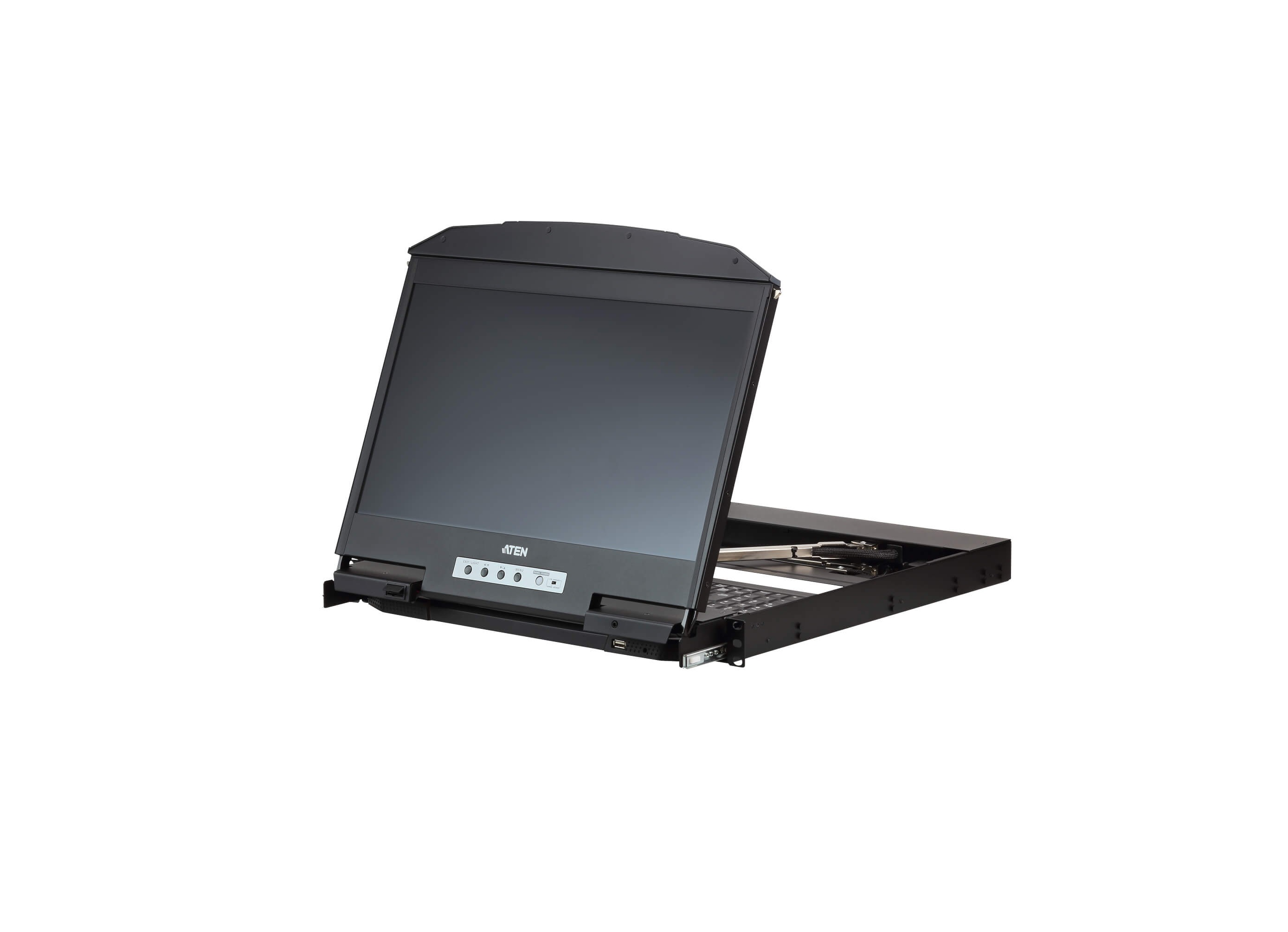

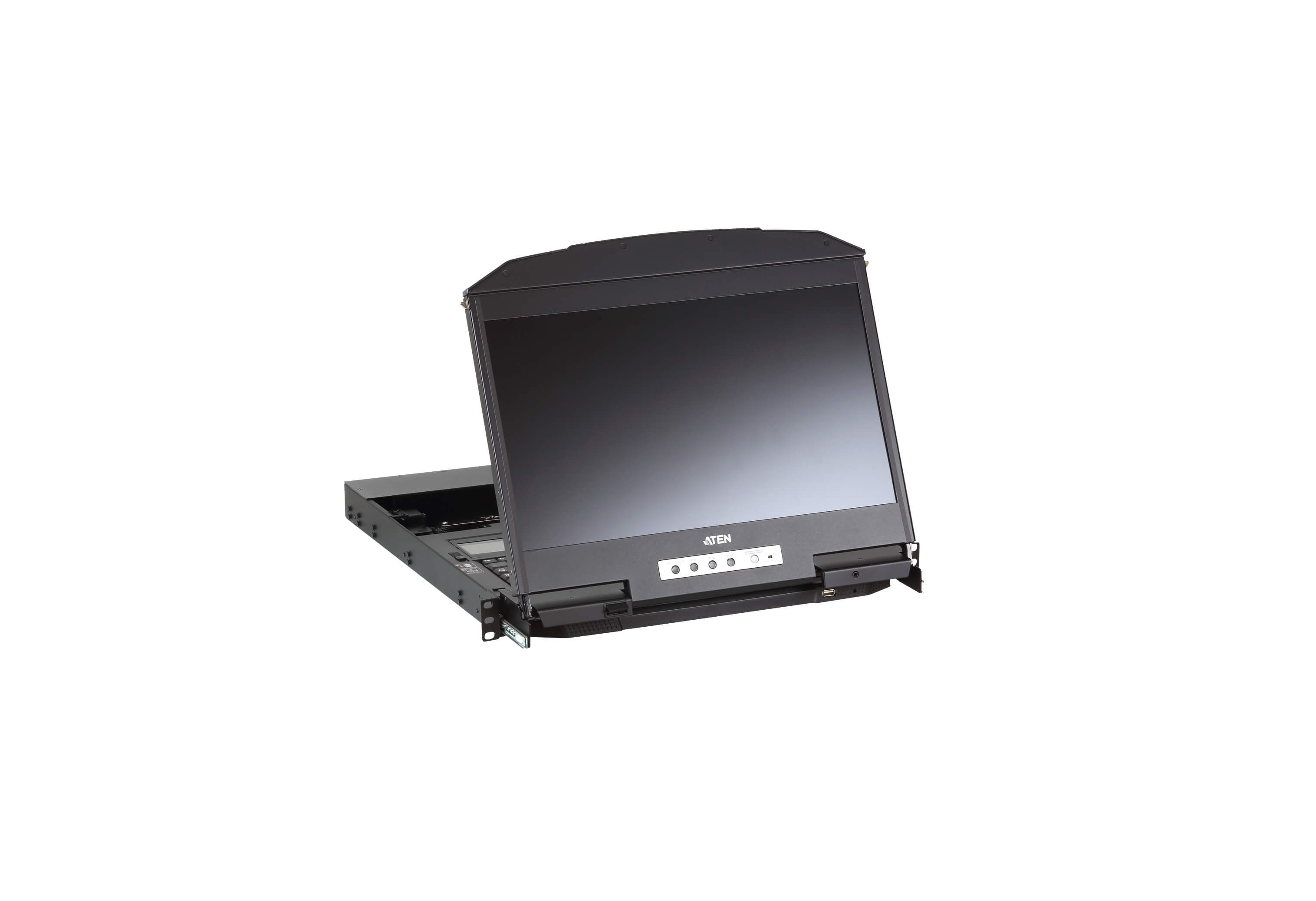

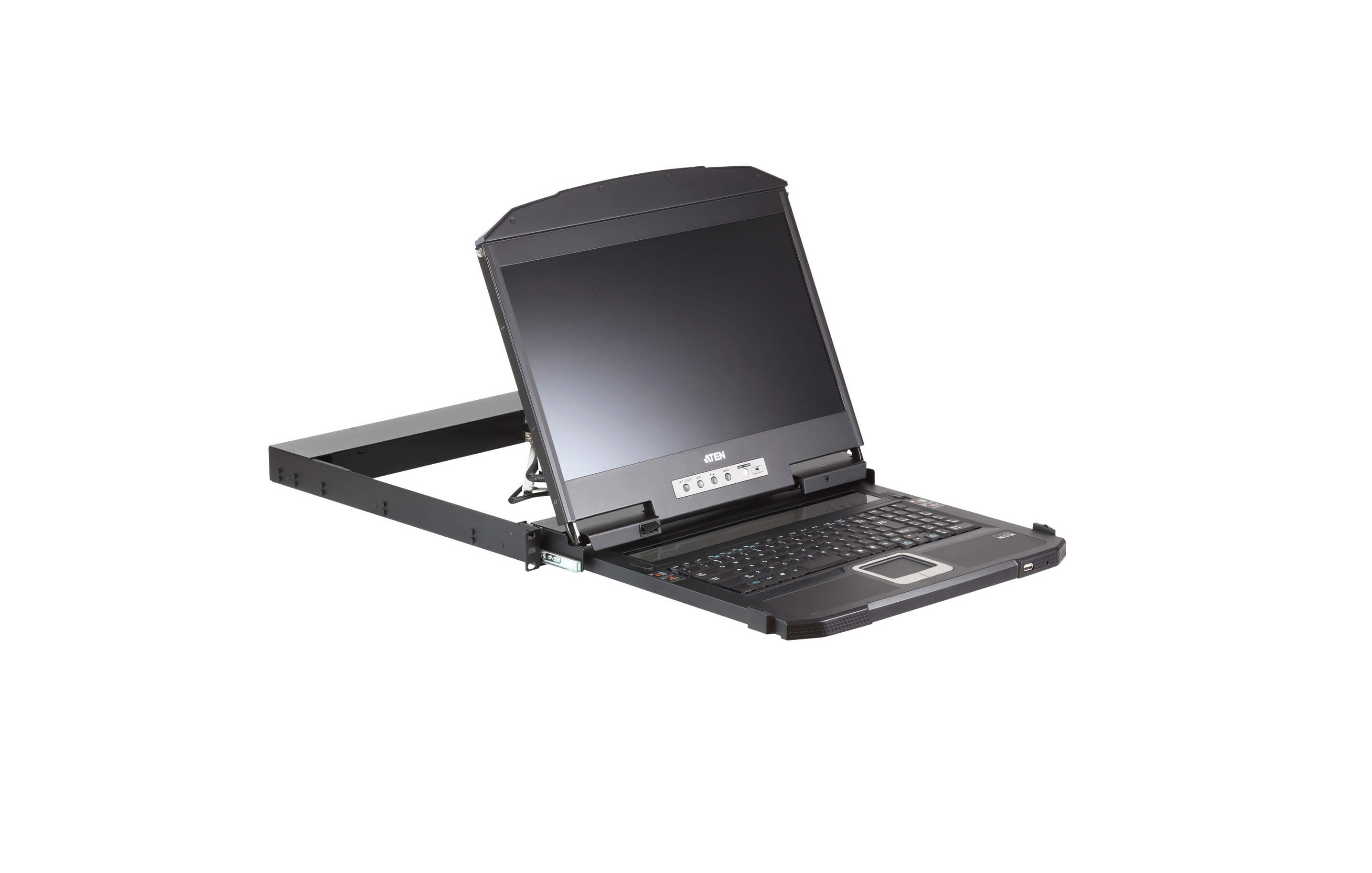

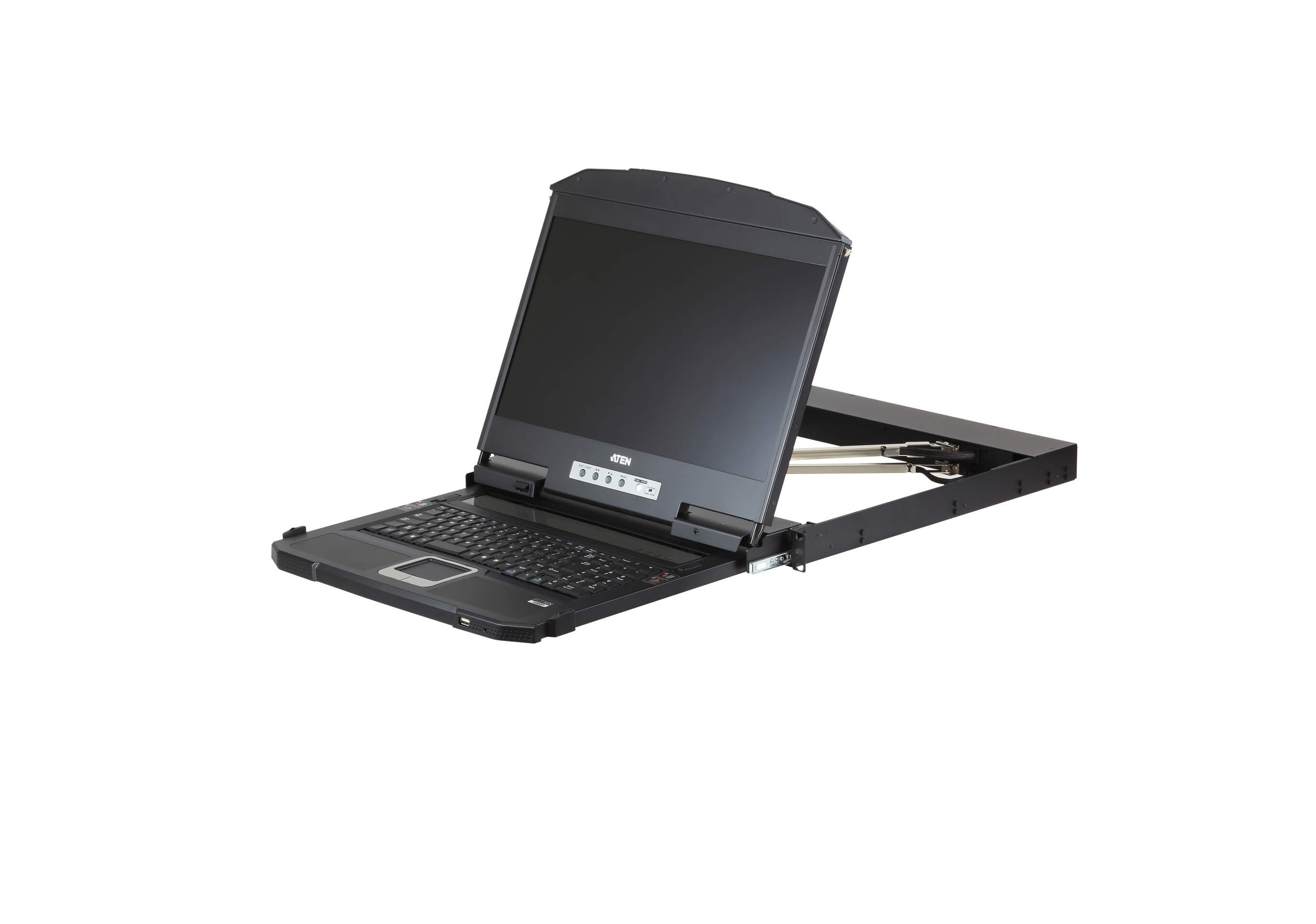

CL3800 USB HDMI DVI VGA LCD控制端为一款双滑轨LCD控制设备,采用短机身外观设计,将18.5寸LED背光模组技术的高画质宽屏幕LCD面板、键盘与鼠标触控板整合至抽拉式机体中。其短机身的设计适用于19寸及短机架深度设计的设备机柜,尤其适合短机架。CL3800不仅能节省寸土寸金的机房机架空间,也可在空间有限的特殊环境中使用,例如户外电视转播车(outside broadcast vans;OBvans)及小型电脑控制室。

CL3800支持三种视频信号输入- HDMI、DVI、及VGA,提供用户绝佳的设备安装弹性,用户可以选择任意影像界面将CL3800与电脑设备连接,CL3800的Full HD LCD 宽屏幕能够显示卓越的影像品质并且提供较大的可视区域。

此外,CL3800的双滑轨设计,可以让CL3800的LCD屏幕与键盘/ 鼠标触控板模组分别单独抽拉使用或收关,机房的空间利用率最大化;当键盘/鼠标触控板模组不需使用时,可将该模组推收至机架中收纳隐藏,仅保留细薄的LCD屏幕裸露在机架外,让用户可以方便监看管理电脑服务器的设备状态。

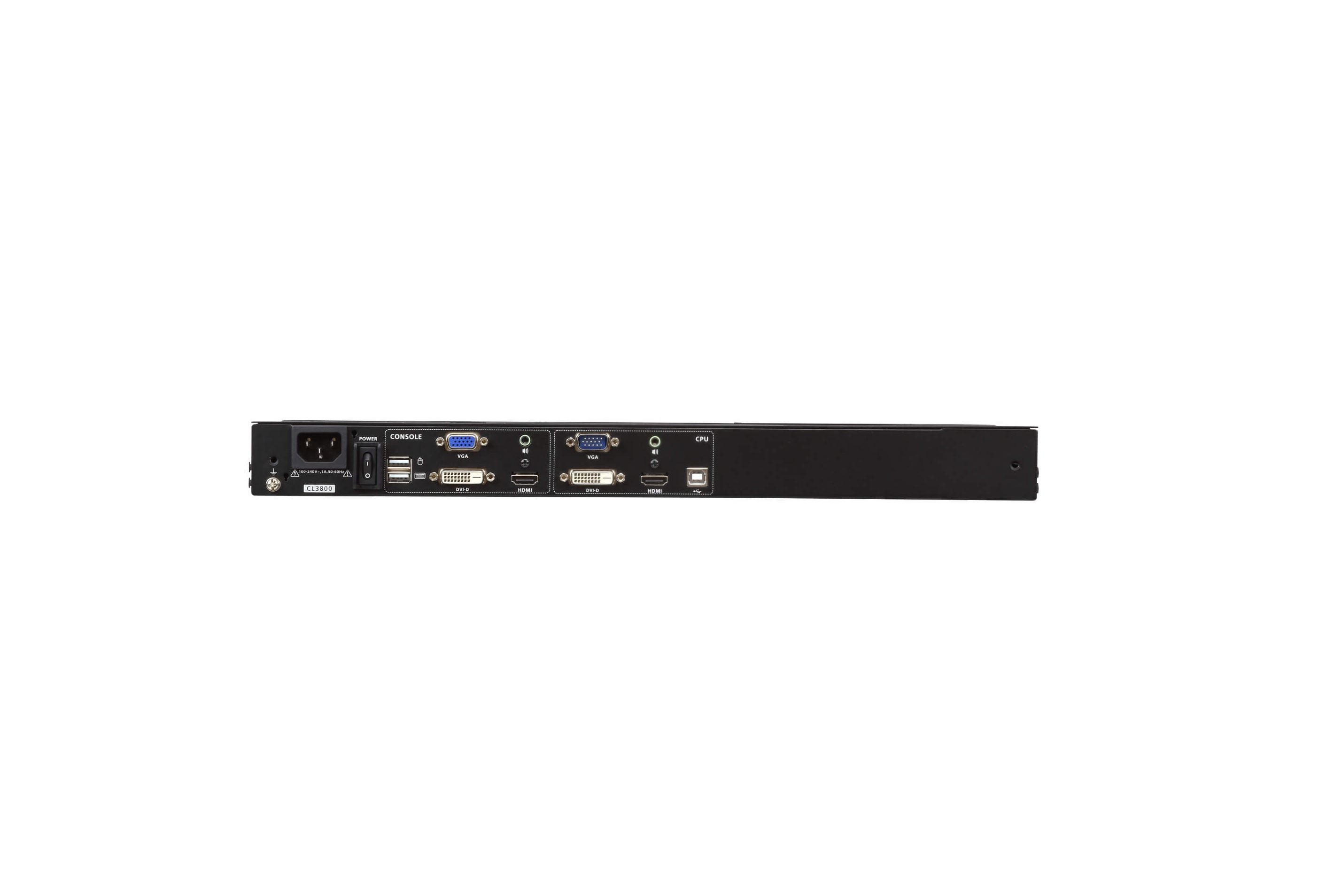

CL3800提供了额外的操作便利性,用户可选择一组额外连接CL3800的控制端(屏幕、键盘、鼠标)管理电脑,可通过这组外接式控制端将电脑设备管理的操作距离延长。CL3800的机身前端具备一个额外的USB鼠标连接口,并于机身后端的外接式控制端连接端设有第二组KVM控制端连接口(包含USB 键盘/ 鼠标及HDMI、DVI 或VGA界面屏幕)。同时,CL3800也在电脑连接端及外接式控制端连接口各配置一个扬声器插孔,支持外接扬声器播放音频。

由于CL3800具备了丰富多样化的产品功能,超越用户对优化空间利用、卓越视频品质、弹性布线安装,以及操作多样性等各方面的需求,让CL3800适用于现场实况转播相关应用等媒体传播专业领域,或是对空间利用有特殊需求的电脑控制室的所有产业。

CL3800NW: 配备18.5" LCD 液晶屏幕支持Full HD 分辨率达 1920 x 1080

CL3800NX: 配备18.5" LCD 液晶屏幕支持分辨率达 1366 x 768



  • 包装明细
  • 特性

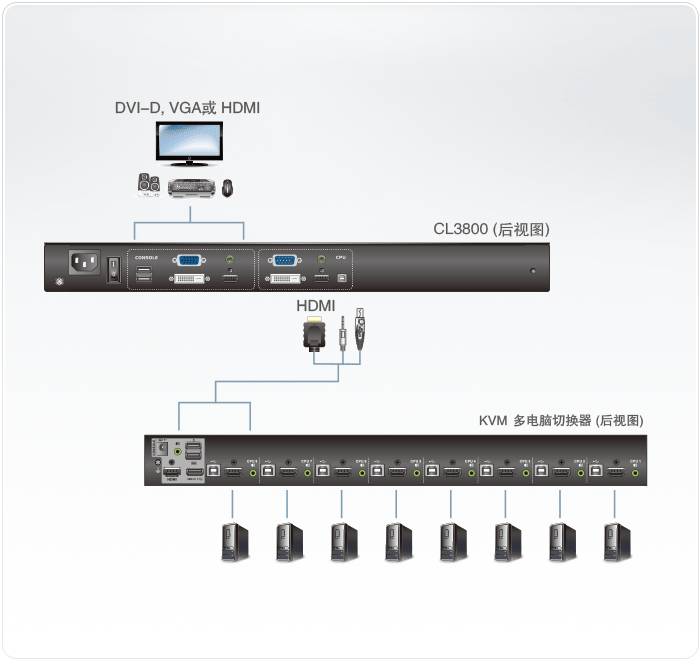

  • 连线图
  • 规格
  • 支持和下载

1x CL3800 LCD KVM控制端(附标准机架安装配件)

1x USB HDMI KVM连接线 (HDMI, USB, Audio; 1.8m)

1x 固体更新线缆

1x 电源线

1x 使用说明

  • 优化空间利用

  • ATEN独家设计的LED照明灯 - 在灯光视线不佳的使用环境下操作使用,增加用户对键盘及鼠标触控板的能见度

  • 整合18.5寸LED背光模组技术的高分辨率宽屏幕LCD液晶屏幕和KVM控制端于双滑轨设计的机体内,略小于1U的双滑轨机架设计,可轻松安装于1U高度的机架空间内

  • 短机身外观设计让用户便于在狭窄的空间内进行设备安装,并且舒适的工作

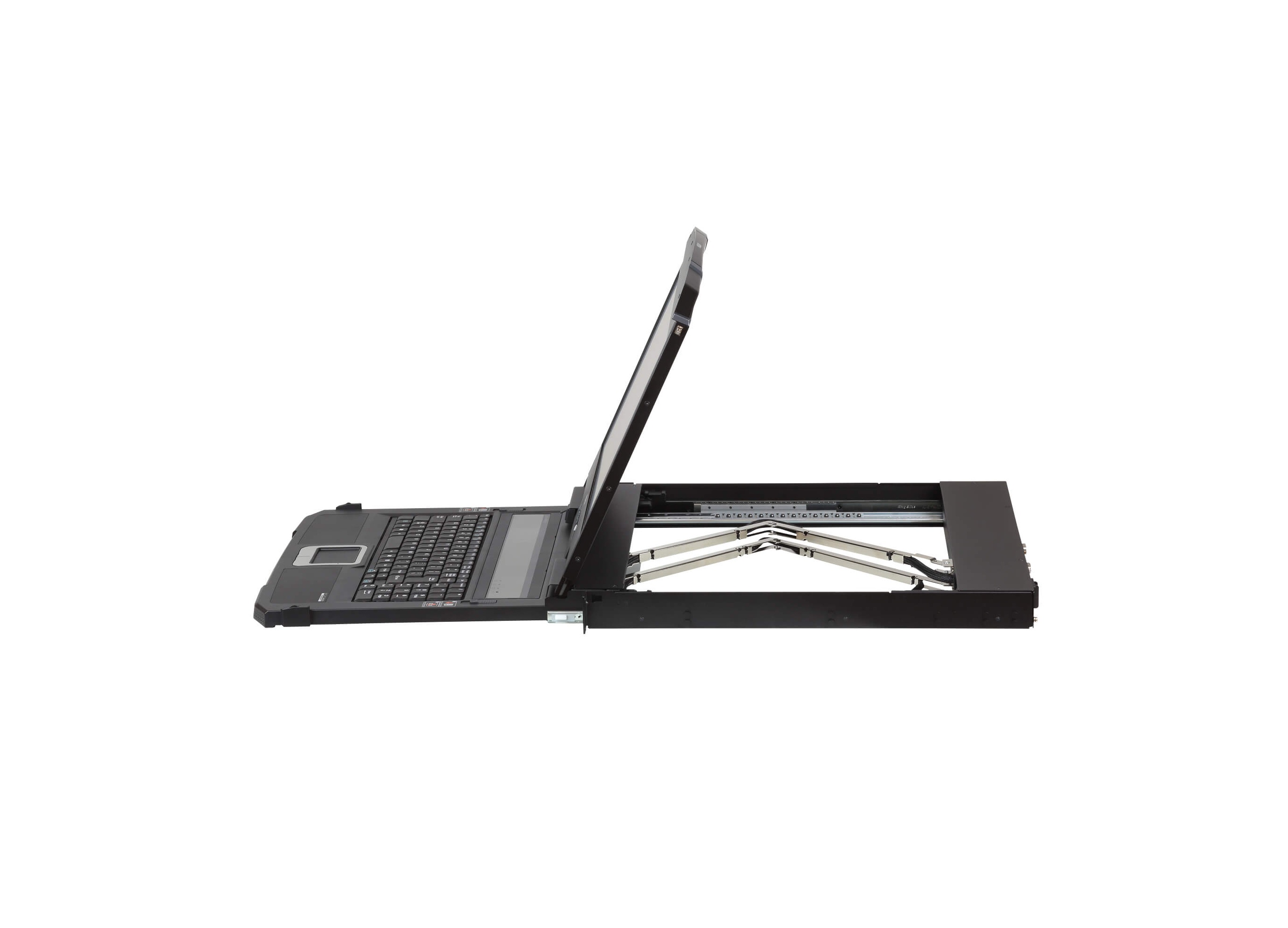

  • 双滑轨设计 - LCD 屏幕与键盘/ 鼠标触控板模组可分别独立抽拉与收合

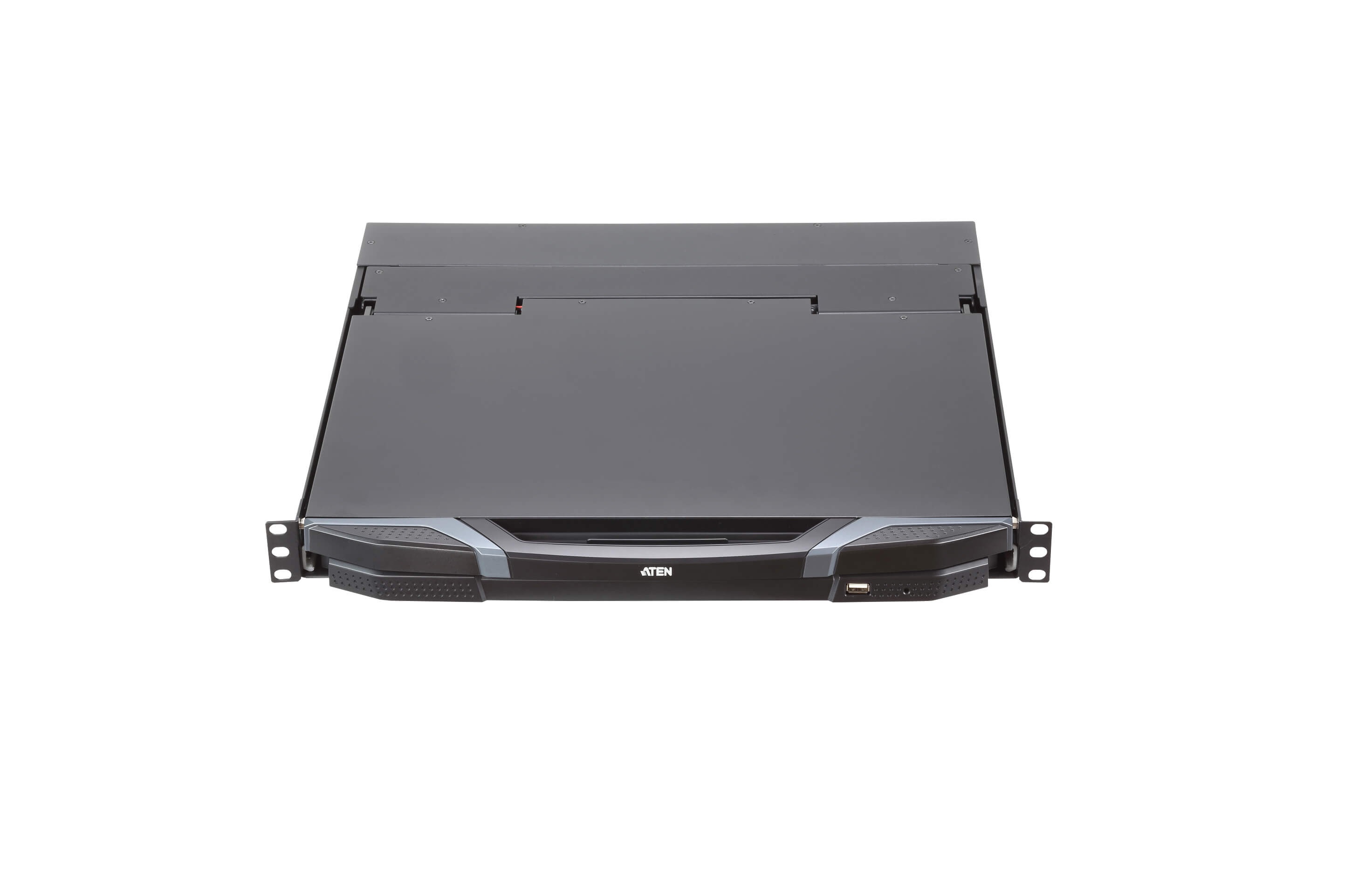

  • 控制端锁定功能 - 不使用键盘/ 鼠标触控板模组时,可将该模组安全地推收在机架内,并且固定在原来的位置

  • 卓越的影音体验

  • 支持三种视频输入介面 - HDMI、DVI、VGA*

  • 18.5寸LCD液晶屏幕最高支持1920 x 1080 Full HD分辨率画面显示;外接控制端的屏幕画面最高可支持至1920 x 1200分辨率

  • 支持音频(可外接扬声器)

  • 弹性安装

  • 配件附有标准机架安装套件

  • 另有简易机架安装套件(单人安装)可供选择**

  • 无需额外安装软件

  • 支持固件更新

  • 支持USB热插拔

  • 操作多样性

  • 支持一组USB / HDMI / DVI / VGA 界面的外接式控制端*

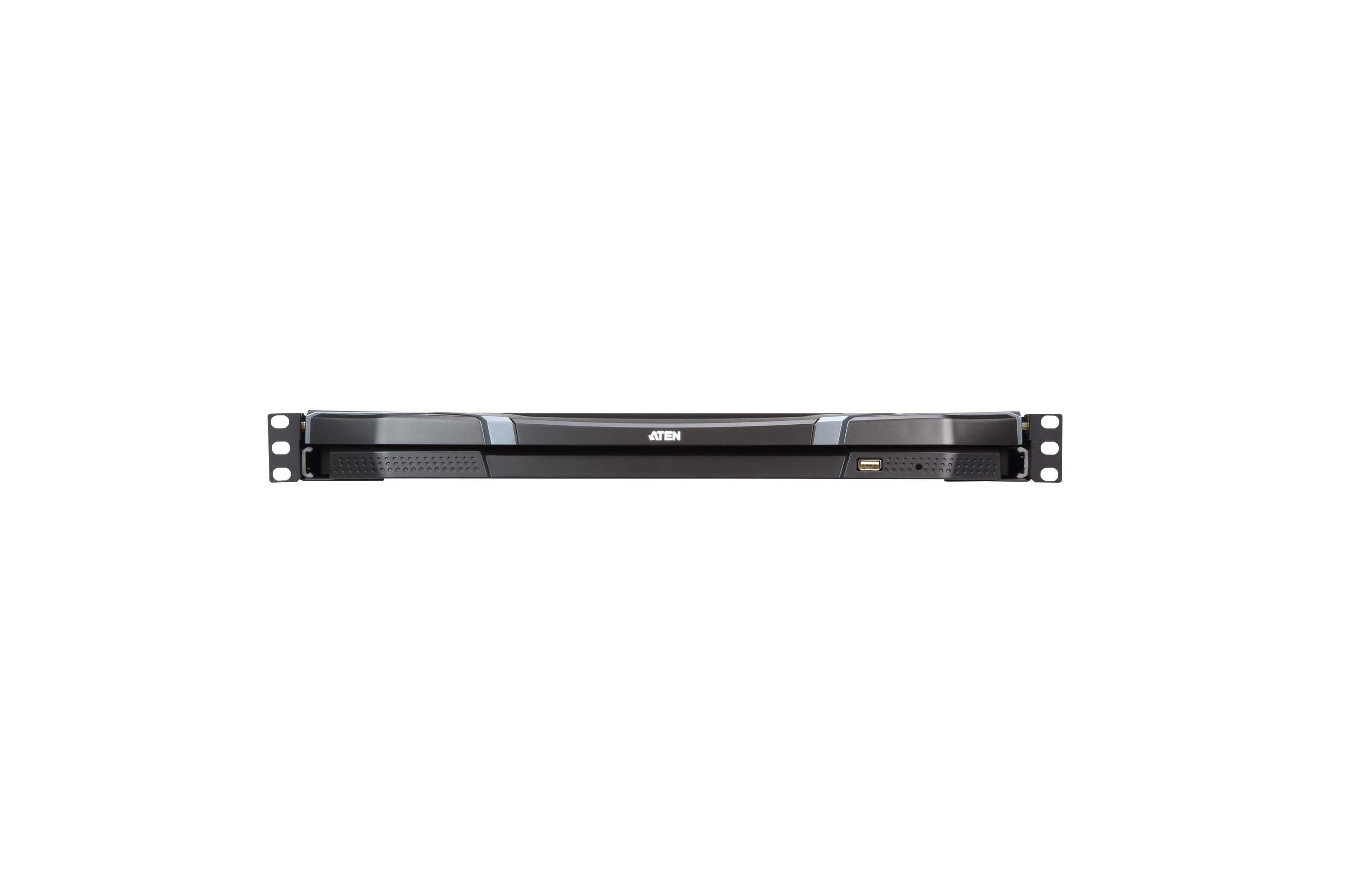

  • 机身前端额外有一个支持热插拔的 USB 鼠标连接端口(也可作为 USB 周边设备连接端口)

  • 可通过键盘热键切换选择需操作的控制端

  • 搭配标准 105 键键盘

  • 支持多国键盘语言 : 英文(US)、英文(UK)、德文、德文(Swiss)、法文、西班牙文、繁体中文、日文、韩文、瑞典文、意大利文、俄文、匈牙利文、希腊文、土耳其文



FunctionCL3800NWCL3800NX
电脑连接数
直接连接数11
本地端选择热键热键
接口
外接控制端连接端口1 x HDMI 母头
       1 x DVI-D 母头 (白)
       1 x HDB-15 母头 (蓝)
       2 x USB Type A 母头
       1 x 3.5mm Audio Jack 母头 (绿)
1 x HDMI 母头
       1 x DVI-D 母头 (白)
       1 x HDB-15 母头 (蓝)
       2 x USB Type A 母头
       1 x 3.5mm Audio Jack 母头 (绿)
KVM 端口1 x HDMI 母头
       1 x DVI-D 母头 (白)
       1 x HDB-15 公头 (蓝)
       1 x USB Type B 母头
       1 x 3.5mm Audio Jack 母头 (绿)
1 x HDMI 母头
       1 x DVI-D 母头 (白)
       1 x HDB-15 公头 (蓝)
       1 x USB Type B 母头
       1 x 3.5mm Audio Jack 母头 (绿)
USB 连接端口1 x USB Type A 母头1 x USB Type A 母头
固件更新1 x 3.5mm Audio Jack 母头 (黑)1 x 3.5mm Audio Jack 母头 (黑)
电源1 x 3-prong AC Socket1 x 3-prong AC Socket
开关
重置1 x 内嵌式按键1 x 内嵌式按键
固件更新1 x 滑动式开关1 x 滑动式开关
电源1 x 翘班开关1 x 翘班开关
LCD电源1 x 按键1 x 按键
LCD调整4 x 按键4 x 按键
LED 指示灯
电源1 x KVM 控制端 (深绿)
       1 x LCD (橘)
1 x KVM 控制端 (深绿)
       1 x LCD (橘)
锁定1 x Num Lock (绿)
       1 x Caps Lock (绿)
       1 x Scroll Lock (绿)
1 x Num Lock (绿)
       1 x Caps Lock (绿)
       1 x Scroll Lock (绿)
视频
输入视频分辨率1920 x 1200 @ 60 Hz, DDC2B1920 x 1200 @ 60 Hz, DDC2B
面板规格
屏幕尺寸18.5" TFT-LCD18.5" TFT-LCD
分辨率1920 x 1080 @ 60 Hz1366 x 768 @ 60 Hz
像素间距0.213 mm x 0.213 mm0.3 mm x 0.3 mm
响应时间20 ms5 ms
观看角度178° (H), 178° (V)170° (H), 160° (V)
对比率1000 : 11000 : 1
支持色彩16.77M colors16.77M colors
亮度350 cd/m²250 cd/m²
模拟功能
键盘/鼠标USBUSB
输入额定值100–240V AC; 50–60Hz; 1A100–240V AC; 50–60Hz; 1A
功耗AC110V:26.6W:140BTU
       AC220V:26.8W:141BTU
AC110:18.3W:101BTU
       AC220:17.8W:98BTU
作业环境
操作温度0-40°C0-40°C
储存温度-20-60°C-20-60°C
湿度0 - 80% RH, 无凝结0 - 80% RH, 无凝结
机体属性
外壳材质金属金属
重量9.61 kg ( 21.17 lb )9.79 kg ( 21.56 lb )
尺寸 (长 x 宽 x 高)48.06 x 51.42 x 4.28 cm
       (18.92 x 20.24 x 1.69 in.)
48.06 x 51.42 x 4.28 cm
       (18.92 x 20.24 x 1.69 in.)
机身尺寸(长 x 宽 x 高)44.92 X 46.74 X 4.28 cm
       (17.69 x 18.40 x 1.69 in.)
44.92 X 46.74 X 4.28 cm
       (17.69 x 18.40 x 1.69 in.)
附注机身尺寸不含 I/O 连接端口、把手、以及L型支架。机身尺寸不含 I/O 连接端口、把手、以及L型支架。
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
