ATEN 宏正中控系统 - 12 键式按键主机 (欧规, 2 Gang)

VK0200

VK0200是一款可完全客制化的12键式按键主机。它整合了中控主机与按键面板,为您提供简易的多合一解决方案。VK0200的应用针对中小型会议室和教室环境中的设备控制,提供您立即可用的中控解决方案:仅需轻松连接设备、通过直观的VK6000配置软件进行设定、依应用需求灵活配置按键功能及分布即可使用;其简易灵活的设计满足各种中小型环境的中控应用需求。

ATEN宏正中控系统是一套基于网络架构的管理系统,可轻松连接室內所有硬件设备并集中控管。VK0200按键主机不仅扮演主控制器的角色,将室內的设备连接至主机进行控管;同时它也是控制界面,提供可客制化按键面板配置。考量到不同室內环境的应用需求,这款双联按键主机在设计时便以配置灵活性为主轴,它的按键配置可支持6至12键的按键组合,组合方式高达125种;而按键的组装就像乐高游戏一样容易。VK0200的设定十分简单,仅需连接至区域网络,接下來 VK6000 配置软件将带领您毫不费力地配置一切联网设备的控制需求。通过这款复合式中控按键主机,您将可快速且轻松地控管室內的所有设备。

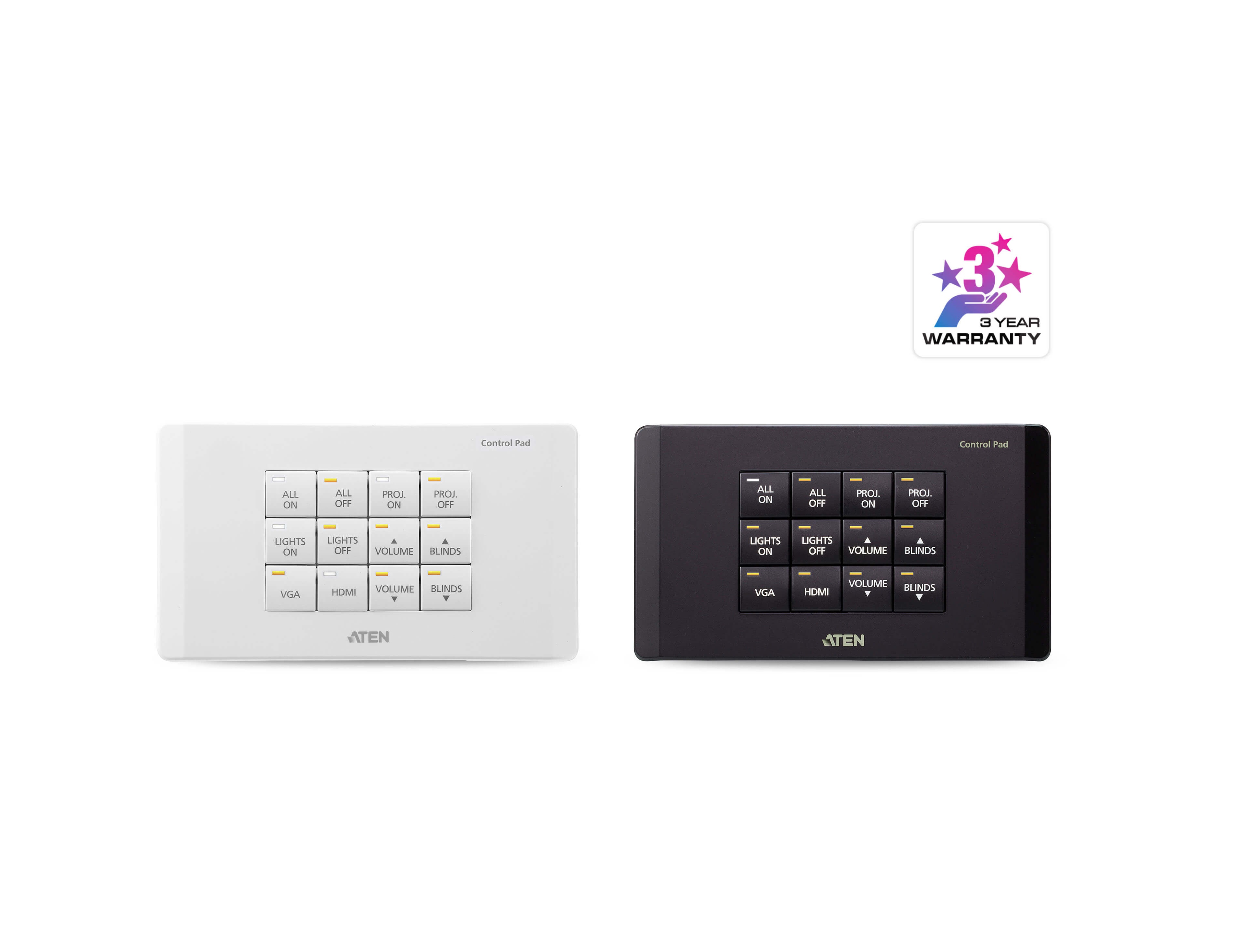

备注:此产品亦提供黑色版本(料号:VK02001),为接单生产产品;请联系您所在区域的ATEN业务代表进行下单。

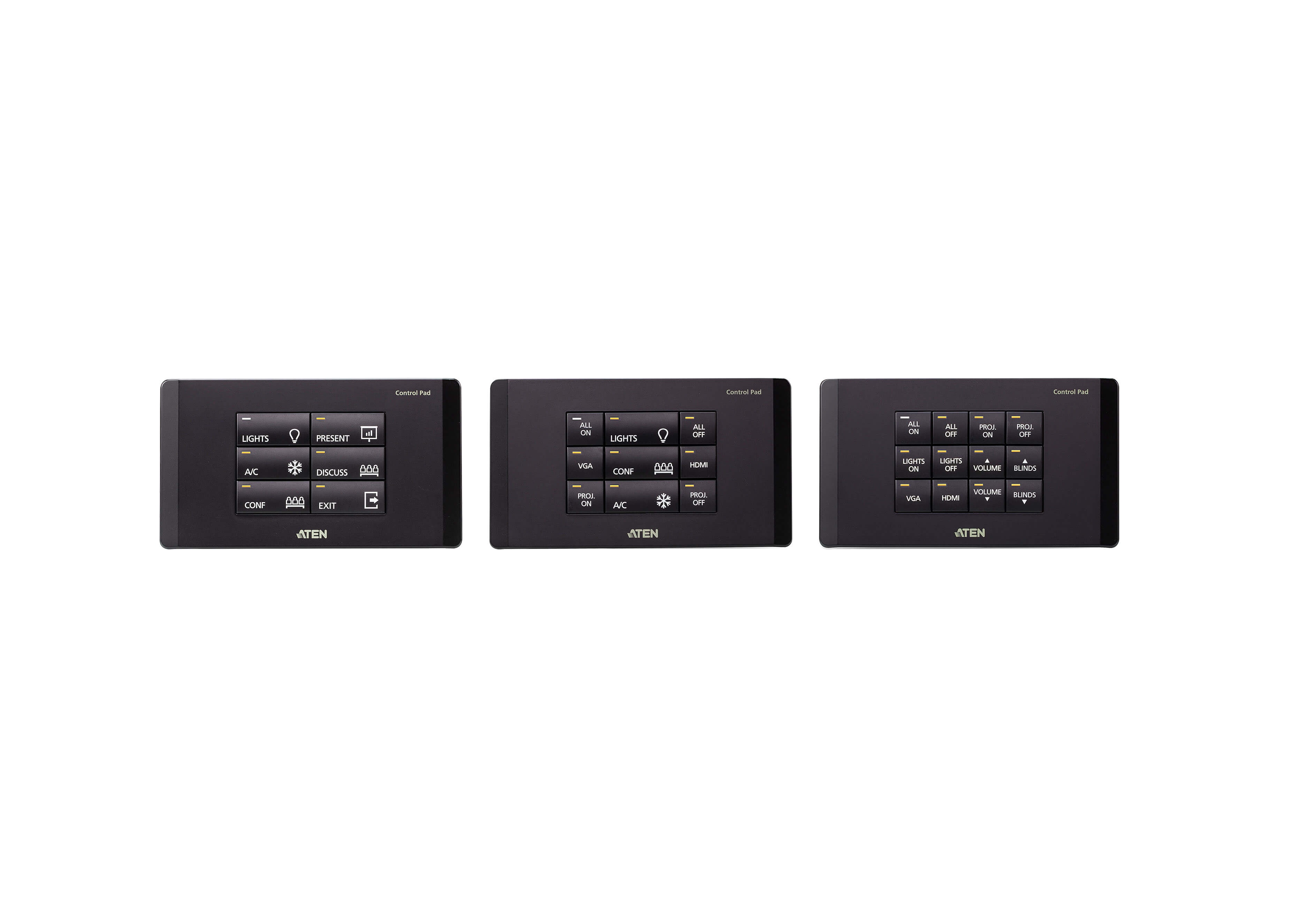

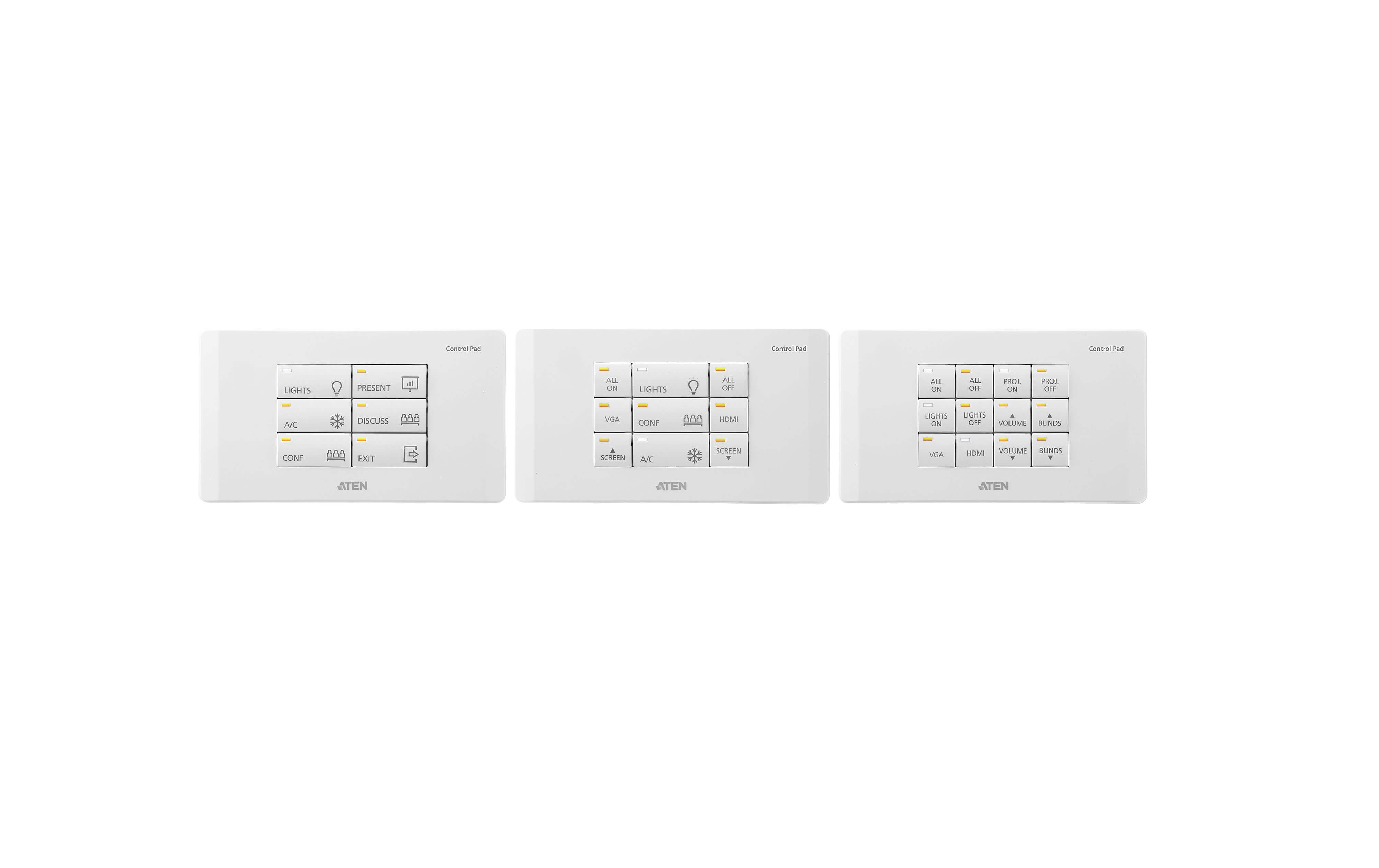

按键面板配置示例



按键主机的按键配置可以自行组合,可支持6至12个按键的组合,组合总数高达125种。上图示例中显示的是12种最常用的组合。



  • 包装明细
  • 特性

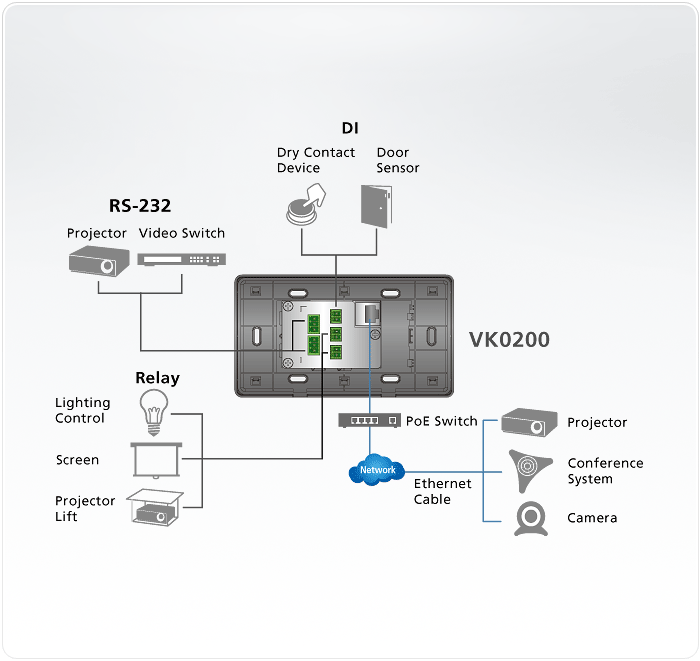

  • 连线图
  • 规格
  • 支持和下载

1x VK0200 12键式按键主机

1x 按键包

6x 接线端子

1x 面板

1x 使用说明

  • VK0200 按键主机

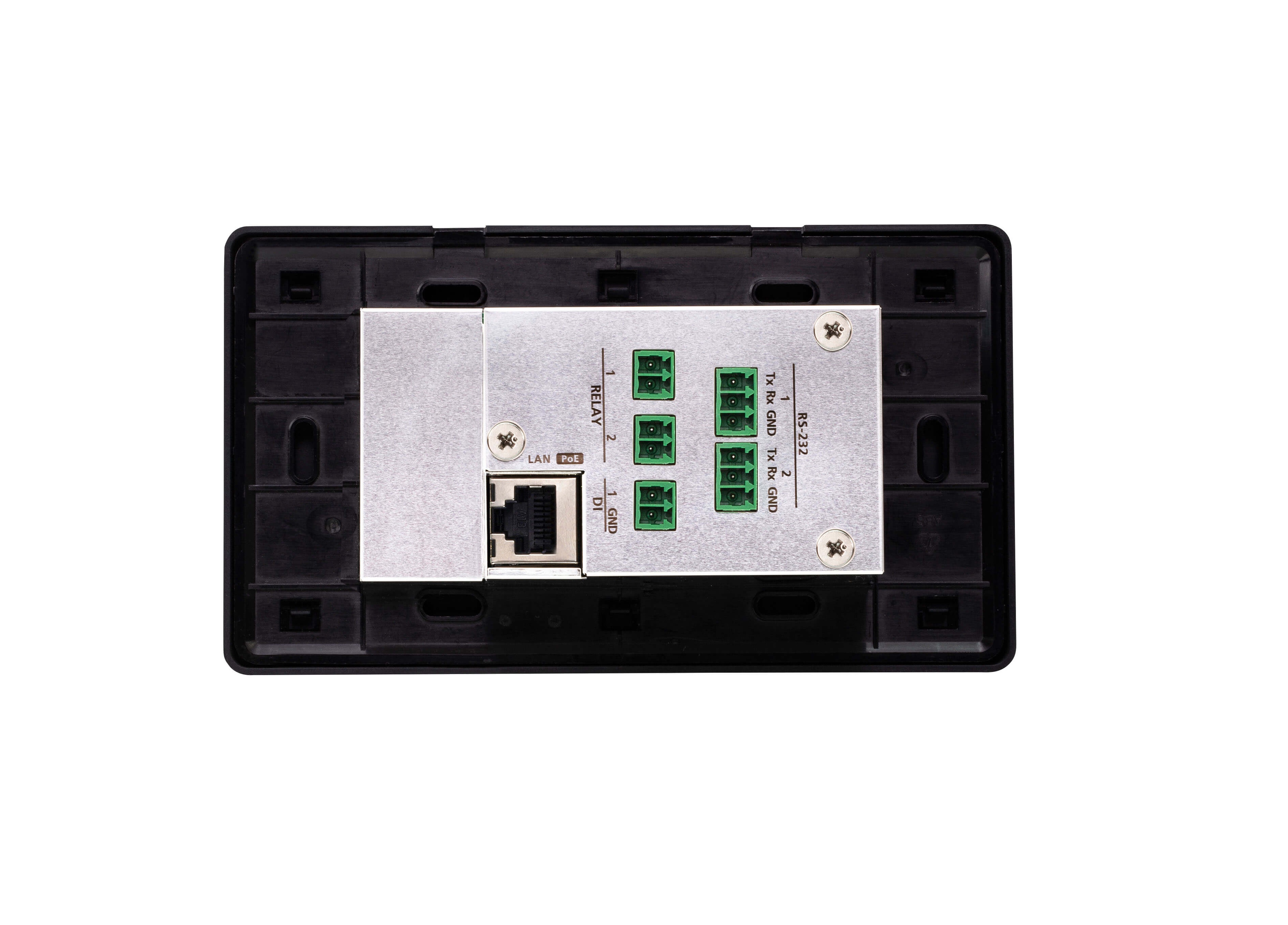

    • 支持多种连接界面,包括:
      •  2 个 RS-232 串口
      •  2 个继电器通道
      •  1 个数字输入通道
      •  1 个以太网口

    • 可安装在 EU式或 MK式双联接线盒

    • 按键可自由配置为 6 至 12 个按键的组合,组合总数高达 125 种

    • 支持楼宇自动化管理专用的 KNX IP 协定

    • 兼容Telnet、TCP、UDP、HTTP、HTTPS、ONVIF 和 PJLink

    • 支持项目设定文件备份1

    • 通过网页 GUI 界面轻松进行系统设定

    • 支持 SSH 通讯协议,可用于数据监控2

    • 系统LED指示灯显示硬件状态和连接资讯

    • 双色的按键LED灯清楚指示按键状态和位置,在黑暗中也方便切换

    • 冗余电源 – 以太网供电和 DC 5V (选配)

    • 提供客制化按键雕刻服务



  • VK6000 配置软件

    • 直观的GUI 界面,让用户通过简易步骤即可完成设定配置

    • 可客制化的控制界面,适用于任何移动设备和PC3

    • 支持ControlAssist,便于控制PC4

    • 内置数据库生产器,用于设备渠道程序安装和整体设备管理

    • 内置ATEN 数据库,包含10,000+ 笔设备驱动程序和完整的ATEN VanCryst 产品驱动程序数据

    • 具备中控系统和设备间的双向沟通能力 – 用户可自订设备监控事件,事件发生时系统将自动触发下一动作

    • 配置文件上传至 VK0200 按键主机前,可通过内置测试工具验证指令

      备注:
      1. 每一台ATEN控制器可备份一个项目配置文件。
      2. SSH协议可用于监控按键主机收发的数据。
      3. 启用移动设备控制需购买额外的授权证。
      4. 关于PC控制的详细信息,请参阅ATEN中控系统使用手冊。



接口
键盘布局6~12 个按钮,可自行配置为125种不同按键组合
串口• 2 x 双向 RS-232 端口
       (2 x 3 孔接线端子界面);
       – 波特率: 300 至 115200 (默认值: 9600);
       – 数据位: 8 (默认) 或 7;
       – 停止位: 1 (默认) 或 2;
       – 奇偶校验: 无 (默认), 偶数或奇数
继电器• 2 x 继电器通道 (2 x 2 孔接线端子界面);
       • 常开型独立继电器;
       • 接点容量: 最大 24 VDC, 1A
I/O• 1 x 数字输入通道
       (1 x 2-孔接线端子界面);
       – VDC 模式
       输入电压范围: 0 至 5 VDC;
       可编程范围: 1 至 5 VDC;
       – 干接点模式
       支持拉高 2k ohms 至 + 5 VDC 输出
以太网• 1 x RJ-45 母头, 10/100Base-T
       • 支持的协议: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
       • 支持DHCP 功能. 如果在30 秒內沒有分配IP 位址,将使用下面预设的IP 设置:
       IP: 192.168.0.60
       子掩网: 255.255.255.0
开关

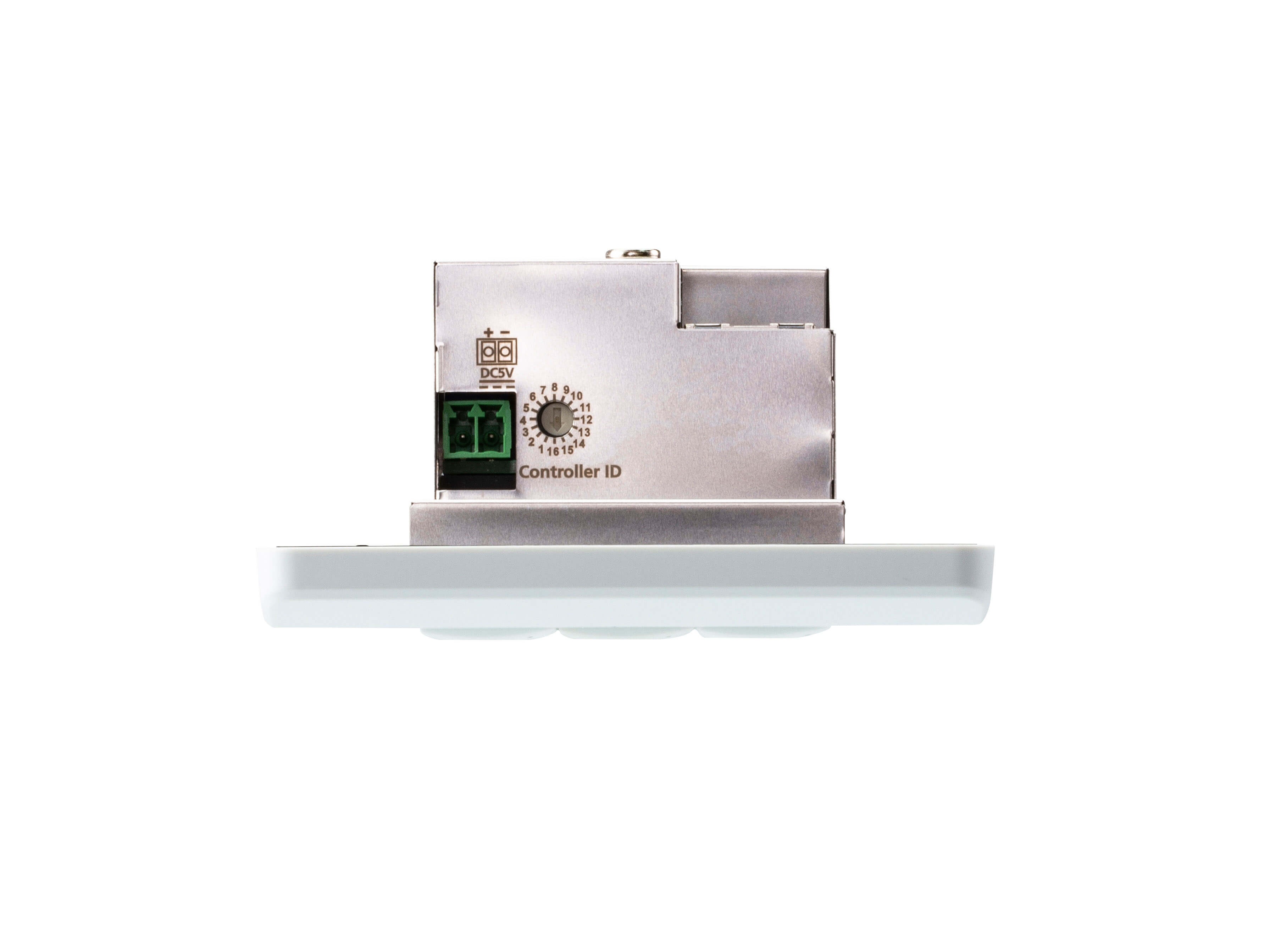

控制器 ID1 x 16 段开关
重置按钮1 x 半嵌式按键
功耗DC5V:1.15W:5BTU
       DC48V:1.44W:7BTU
作业环境
操作温度0 – 50°C
储存温度–20 – 60°C
湿度0 - 80% RH, 无凝结
机体属性
外壳材质塑料
重量0.17 kg ( 0.37 lb )
尺寸 (长 x 宽 x 高)8.32 x 14.76 x 4.84 cm
       (3.28 x 5.81 x 1.91 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
