16端口PS/2-USB VGA LCD KVM

CL5716S

CL5716S Slideaway™ LCD KVM抽拉式多电脑切换器是一套先进的控制方案,其可通过一组PS/2或USB KVM控制端(键盘、显示器及鼠标)访问多台服务器。一台CL5716S可分别直接管理16台服务器;通过菊式串接方式另外再串接31台KVM多电脑切换器,即可从单一控制端管理多达512台服务器。

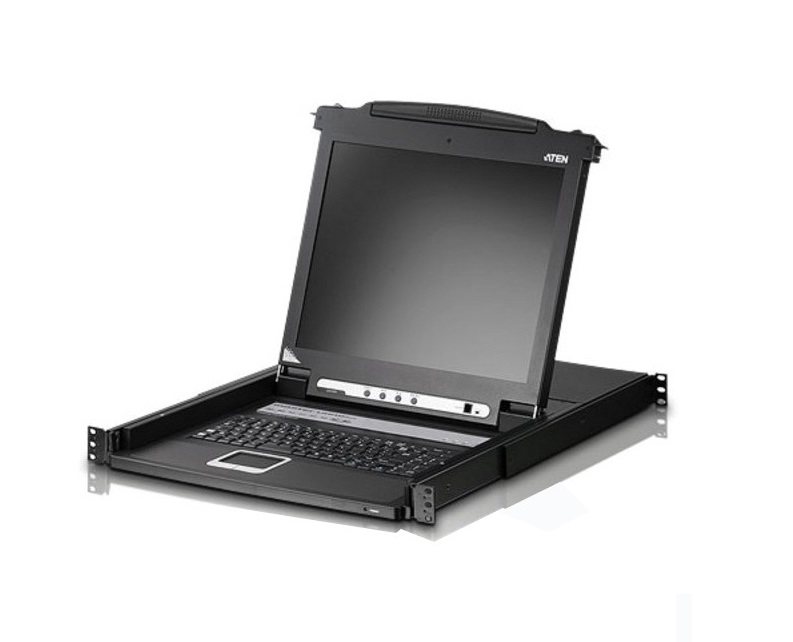

CL5716S将17寸LED背光之LCD液晶显示器、键盘及鼠标触控板整合于一个1U的抽拉式控制端模块内,可大幅节省机架空间。


  • 包装明细
  • 特性

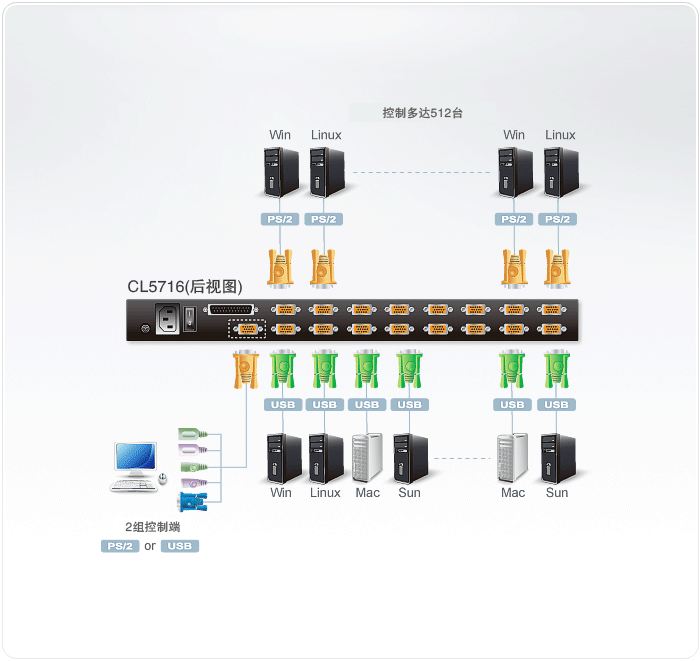

  • 连线图
  • 规格
  • 支持和下载

1 x CL5716 LCD KVM多电脑切换器(附标准机架安装配件)

2 x 特制KVM线缆组 (USB与PS/2各一组)

1 x 5-in-1 USB / PS/2 控制端线缆

1 x 固件更新线缆

1 x 电源线 (仅限AC电源机种)

1 x 使用说明


  • 合具备17寸LED背光之LCD液晶显示器的KVM控制端于单一抽拉式机身内

  • 节省空间–两组控制端(单一总线)可管理16台服务器

  • 菊式串接另外31台设备 - 单一控制端可管理高达512台服务器(兼容的KVM多电脑切换器包括ACS1208A、ACS1216A、CS1708A、CS1716A)

  • 双接口–支持配备PS/2或USB键盘及鼠标的服务器与控制端

  • LCD模块上的USB连接端口可让每一台电脑访问USB接口设备*

  • LCD模块可展开至115度,以提供舒适的检视角度

  • 跨平台支持 - Windows, Linux, Mac, and Sun

  • 支持多媒体USB键盘 (PC、Mac及Sun)

  • PS/2及USB接口自动侦测

  • USB与PS/2键盘及鼠标信号仿真–无论控制端是否切换到该服务器均可确保开机无误

  • 支持外接式USB鼠标

  • 高视频分辨率-高达1280 x 1024 @75Hz

  • 无需安装软件 - 可通过前端面板按键、键盘热键、及多国语言OSD显示器选单轻松选择服务器

  • 在菊式串接的架构下,可自动侦测设备机台位置并显示于前端面板的LED上,无需手动进行DIP设定

  • 当机台顺序改变时,自动重编连接端口号

  • 双层密码安全机制 - 唯有授权用户才能浏览与控管服务器

  • 支持1位管理员与4位用户账号,其拥有各自的设定数据

  • 自动扫描模式可持续监控用户所选择的服务器

  • 支持广播模式–可将键盘指令传送至系统架构下的所有服务器

  • 可通过热键与OSD开启/关闭警示音

  • 通过菊式串接线,同步为所有串接的KVM多电脑切换器进行固件更新

  • 支持多国键盘语言:英语(US)、英语(UK)、德语、德语(瑞士)、法语、希腊语、匈牙利语、意大利语、日语、韩语、俄语、西班牙语、瑞典语、繁体中文

    * USB外围设备必须通过USB线缆才能管理,PS/2线缆无法支持



FunctionCL5716S
电脑连接数
直接连接数16
最大512 (菊式串接)
连接端口选择OSD屏幕选单、热键、按键

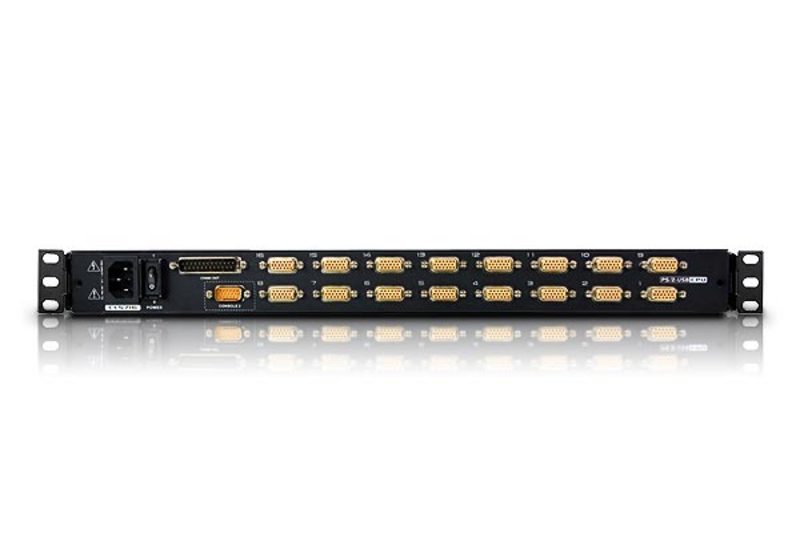

接口
外接控制端连接端口1 x SPHD-18 公头 (黄色)
外接鼠标连接端口1 x USB Type A 母头 (白色)
KVM 端口16 x SPHD-15/17 母头 (黄色)
菊式串接端口1 x DB-25 公头 (黑色)
固件更新1 x RJ-11 母头
电源1 x 3 针脚交流电源插座
USB 连接端口1 x USB Type A 母头 (白色)
开关
重置1 x 内嵌式按键
电源1 x 翘板开关
固件更新1 x 开关
LCD调整4 x 按键
LCD开启/关闭1 x LED 按键 (橘色)
连接端口选择2 x 按键
工作站选择2 x 按键
LED 指示灯
在线16 (橘色)
连接端口ID2 x 7 段式 LED 显示器 (黄色)
工作站 ID2 x 7 段式 LED 显示器 (黄色)
电源1 (深绿色)
锁定1 x Num Lock (绿色)
       1 x Caps Lock (绿色)
       1 x Scroll Lock (绿色)
模拟功能
键盘/鼠标PS/2, USB
面板规格
屏幕尺寸17" LCD
像素间距0.264 mm x 0.264 mm
支持色彩1670 万色
对比率1000:1
亮度250 cd/m2
响应时间5 ms
观看角度170° (水平),160° (垂直)
视频1280 x 1024 @ 75 Hz; DDC2B
扫描间隔1 - 255 秒
输入额定值100-240 V AC, 50/60 Hz, 1 A
功耗AC110V:24.7W:129BTU
       AC220V:25.8W:134BTU
作业环境
操作温度0 - 40°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳材质金属 + 塑料
重量13.59 kg ( 29.93 lb )
尺寸 (长 x 宽 x 高)48.00 x 64.27 x 4.40 cm
       (18.9 x 25.3 x 1.73 in.)
