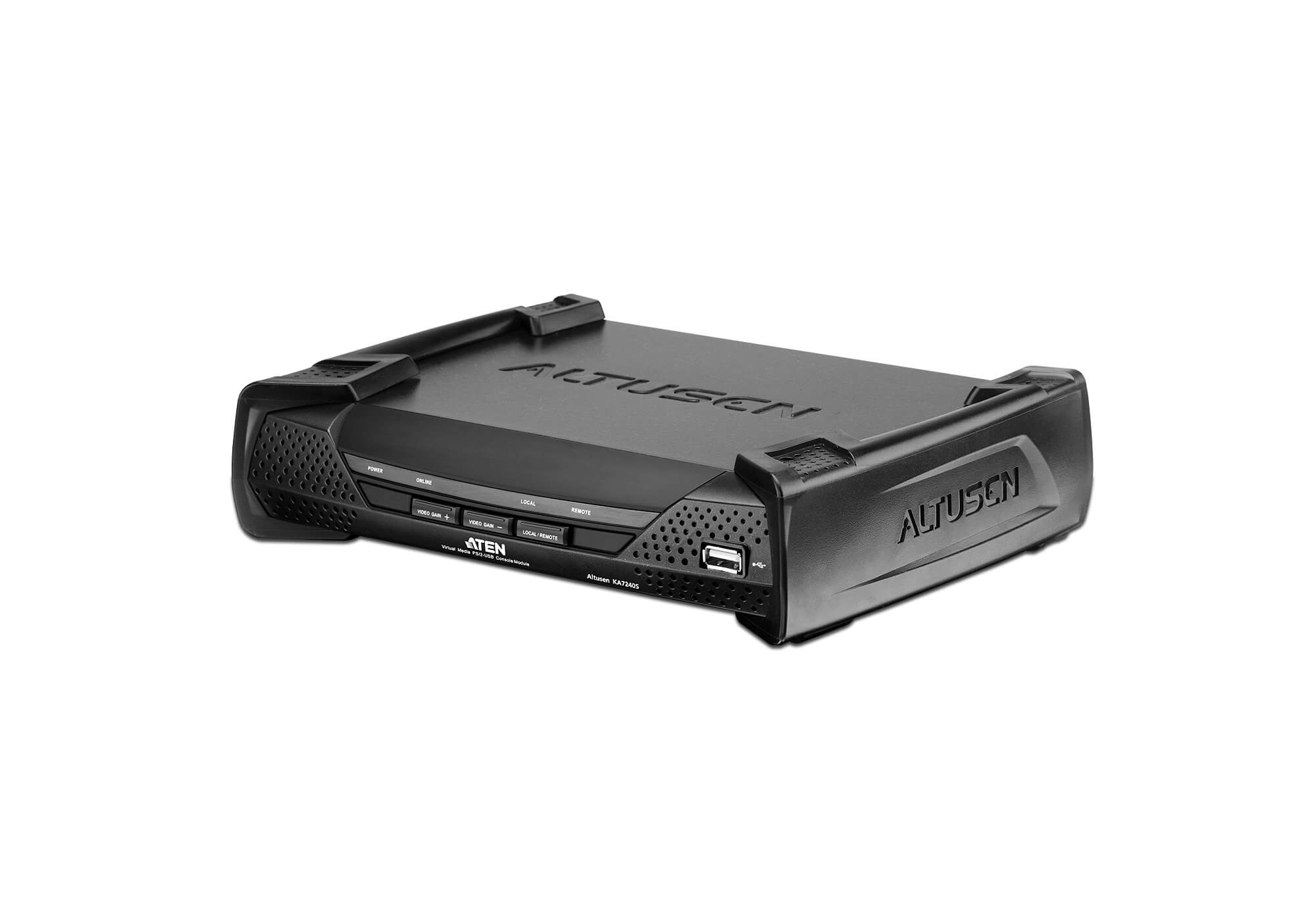

PS/2-USB 虚拟媒体控制端模块

KA7240S

KA7240S控制端模块,可让用户从一个PS/2或USB控制端(显示器、键盘、鼠标),在最远300m远的地方,通过矩阵式KVM多电脑切换器(KM0932/KM0532)以操控服务器。其提供一个额外的电脑连接端口,可连接本地电脑,让用户可在本地电脑与矩阵式KVM多电脑切换器连结的服务器之间轻松切换。

KA7240S具备直观的图形化用户接口,『图形化屏幕显示界面(Graphical OSD)』,其简单易用的选单与图示,让用户可轻松访问,以及增进管理效率。
KA7240S内建了RS-232连接端口,管理者可通过此连接端口 建立串口终端连线以登入控制端模块,进而控制所有连接至矩 阵式KVM切换器的控制端,对于电脑端连接端口的访问权-可 从单一接口指派任一控制端访问特定KVM连接端口。此功能十 分适用于需将所有控制端画面,投影至显示墙面的大型资料中 心,可方便地检视所有操作,并可于整体安装架构中逐端口监 控。

此外,KA7240S自动延迟时滞同步化功能,可修正因长距离传 输造成的色彩相位误差与时序误差。


  • 包装明细
  • 特性

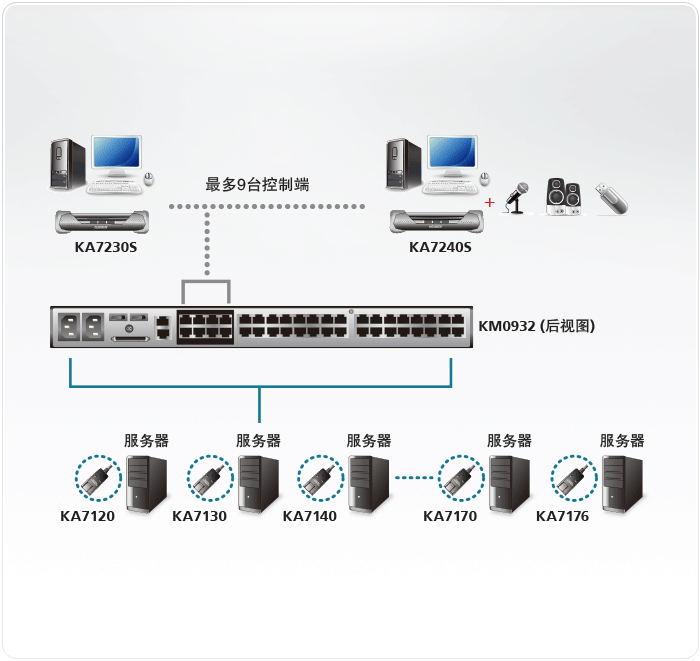

  • 连线图
  • 规格
  • 支持和下载

1x KA7240 PS/2-USB 控制端模块+虚拟媒体功能(附脚垫)

1x 特制KVM连接线 (VGA, USB, Audio; 1.8m/6英尺)

1x 电源适配器

1x 机架安装配件

1x 使用说明

  • 此控制端模块可控管一台本地电脑与矩阵式KVM多电脑切换器(KM0932/KM0532)

  • 支持USB虚拟媒体功能

  • 支持音频功能

  • 自动延迟时滞(Delay Skew)同步化技术可增进视频质量

  • 支持PS/2与USB键盘与鼠标(控制端)

  • 可在本地电脑与矩阵式KVM多电脑切换器之间进行切换

  • 全新图形化OSD显示 - 直观、操作简便的图形化屏幕显示界面

  • RS-232串口终端连线,可让管理者控制所有控制端对于电脑端连接端口的访问权 - 可从单一接口指派任一控制端访问特定KVM连接端口

  • 采用Cat 5e/6线缆连接矩阵式KVM多电脑切换器

  • 超高视频分辨率 - 1280 x 1024 @ 60 Hz可达200m距离

  • 手动视频增益微调

  • 通过热键组合或图形化屏幕显示界面(OSD)轻松选择服务器

  • 支持固件更新



电脑连接数1
主控台连接1
连接端口选择图形化接口, 热键

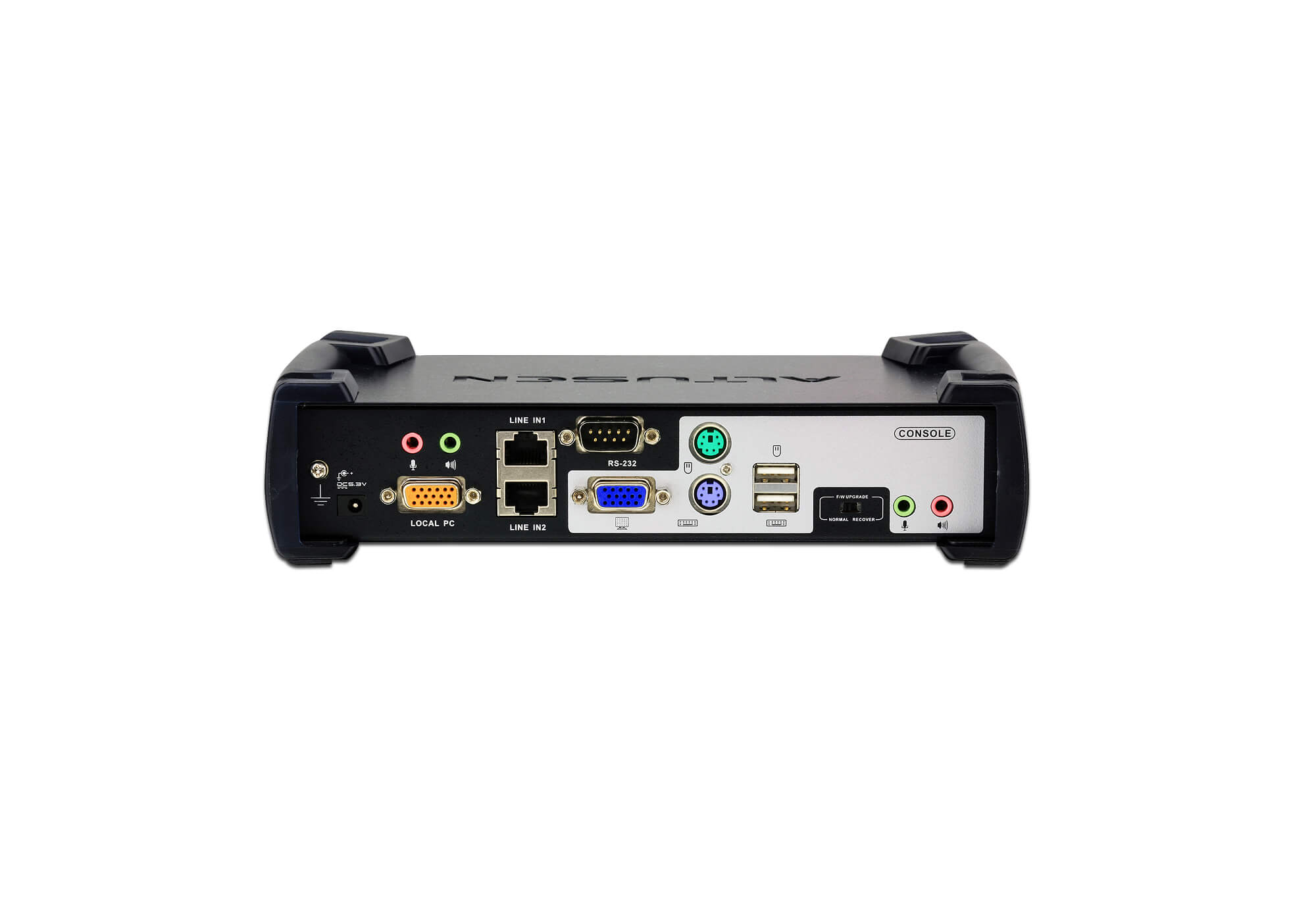

接口
控制端连接端口1 x USB Type A 母头 (白)
       1 x 6-pin Mini-DIN 母头 (紫)
       1 x 6-pin Mini-DIN 母头 (绿)
       1 x HDB-15 母头 (蓝)
本机电脑 KVM 端口1 x SPHD-17 母头 (黄)
虚拟媒体1 x USB Type A 母头 (白)
KVM 交换器连接端口2 x RJ-45 母头
RS-2321 x DB-9公头 (黑)
音频2 x Mini 立体声插孔 母头 (绿)
       2 x Mini 立体声插孔 母头 (粉)
电源1 x DC插孔
开关
固件更新1 x 滑动开关
视频增益调整2 x 按键
选择1 x 按键 (本地/远程)

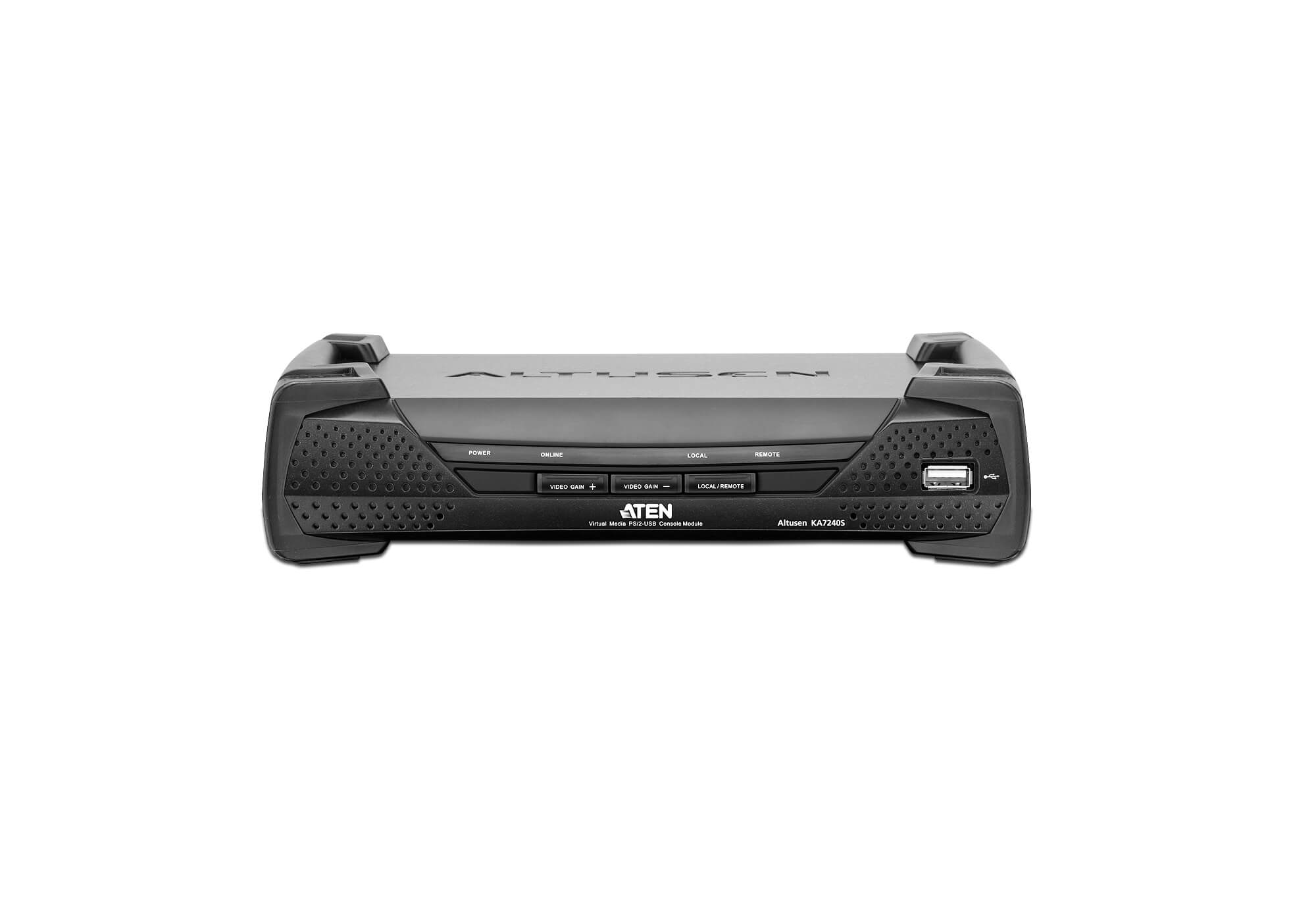

LED 指示灯
电源1 (蓝)
在线1 (绿)
本机1 (橘)
远程1 (橘)
模拟功能
键盘/鼠标PS/2; USB (PC, Sun, Mac)
视频1280 x 1024 @ 60Hz (最远200m)
扫描间隔1-240秒
功耗DC5.3V:6.12W:48BTU
作业环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0-80% RH, 无凝结
机体属性
外壳材质金属
重量1.26 kg ( 2.78 lb )
尺寸 (长 x 宽 x 高)22.71 x 17.15 x 5.48 cm
       (8.94 x 6.75 x 2.16 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
