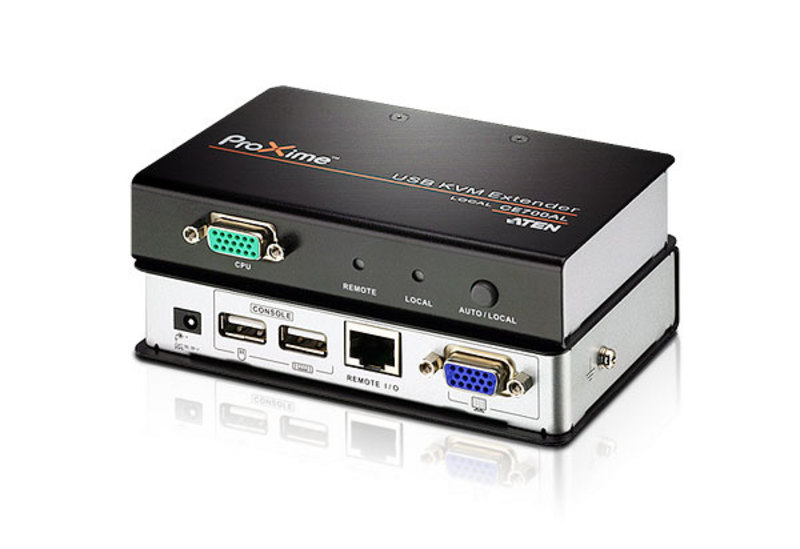

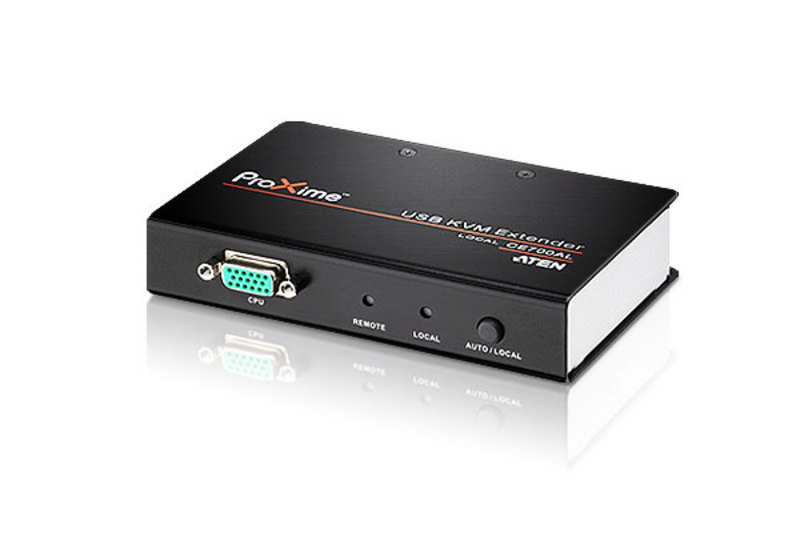

USB VGA Cat 5 KVM信号延长器

CE700A

CE700A是一款支持优越视频质量及内建静电保护与突波保护功能的USB接口KVM信号延长器。该产品可让使用者从一组距离最远达150m的远程USB控制端(USB键盘、显示器及USB鼠标)访问电脑系统。

CE700A具备的进阶功能包括: 1) 整合8KV/15KV静电保护及2KV突波保护; 2) 提供优越视频质量 -分辨率高达1920 x 1200; 3) 采用价格实惠的Cat 5e线缆,取代较笨重且较昂贵的一般标准线缆,提供更整洁,方便且可靠的数据传输连结; 4) 可侦测系统线长距离并自动调整补强信号强度; 5) 内建ASIC确保可靠度及最佳兼容性。



  • 包装明细
  • 特性

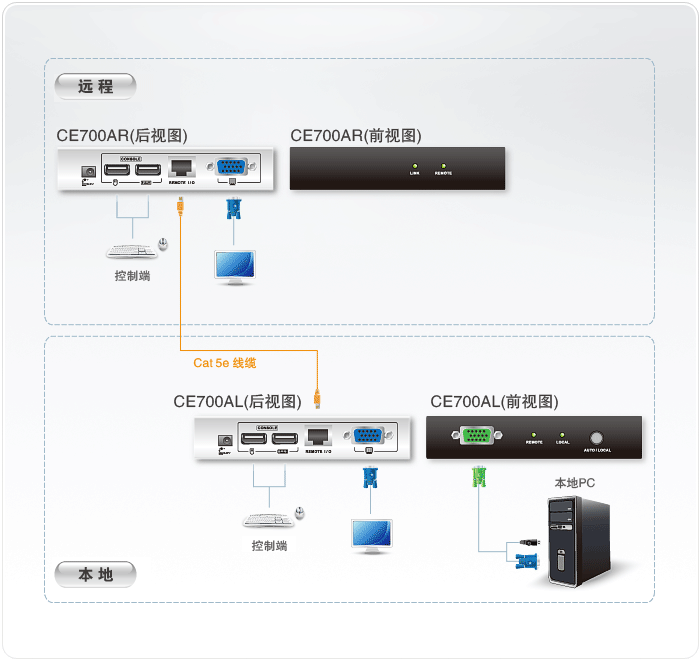

  • 连线图
  • 规格
  • 支持和下载

1 x CE700AL USB KVM信号延长器(本地设备)

1 x CE700AR USB KVM信号延长器(远程设备)

2 x 电源适配器

1 x USB KVM线缆(1.8m)

1 x 机架安装配件

1 x 使用者说明书

  • 通过Cat 5e线缆连接远程与本地设备,最远达150m

  • 支持双控制端操作 - 可从本地及远程的USB键盘,显示器及鼠标管理系统

  • 内建ASIC芯片,提供更高可靠性与兼容性

  • 自动信号补偿技术 (Auto Signal Compensation, ASC)

  • USB 键盘及USB鼠标连接端口

  • USB电流过载侦测与保护功能

  • 提供面板按钮选择功能(仅限本地设备)–可通过按钮切换选择本地及自动操作模式

  • 内建8KV/15KV静电保护 (接触电压8KV;空气电压15KV)及2KV突波保护

  • 自动信号增益控制功能- 可依距离远近自动补强信号传输强度

  • 高视频分辨率 - 传输距离30m时,分辨率可达1920 × 1200@60Hz;100m时分辨率达1600 × 1200@60Hz;150m时分辨率达1280× 1024@60Hz

  • 支持宽屏幕*

  • 支持VGA、SVGA、SXGA、UXGA、WUXGA及Multisync显示器–本地显示器支持DDC﹐DDC2及DDC2B

  • 可安装于机架上

  • 安装简易 - 无需加装其它软件,只要将线缆连接至设备上即可完成

    * 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传,故请将宽屏幕显示器连接至本地控端输出端口,或是使用EDID仿真器



FunctionCE700ALCE700AR
接口
控制端连接端口2 x USB Type A 母头 (白色)
       1 x HDB-15 母头 (蓝色)
2 x USB Type A 母头 (白色)
       1 x HDB-15 母头 (蓝色)
KVM 端口1 x SPHD-17 母头 (绿色)N/A
设备对设备1 x RJ-45 母头 (黑色)1 x RJ-45 母头 (黑色)
电源1 x DC电源插座 (黑色)1 x DC电源插座 (黑色)
按钮
操作模式选择1 x 按键N/A
LED 指示灯
本机1 (绿色)N/A
远程1 (绿色)1 (绿色)
连线N/A1 (绿色)
模拟功能
键盘/鼠标USBUSB
功耗DC5.3V:2.17W:14BTUDC5.3V:1.59W:12BTU
视频1920 x 1200 @ 60Hz (30m)
       1600 x 1200 @ 60Hz (100m)
       1280 x 1024 @ 60Hz (150m)
1920 x 1200 @ 60Hz (30m)
       1600 x 1200 @ 60Hz (100m)
       1280 x 1024 @ 60Hz (150m)
作业环境
操作温度0 - 50°C0 - 50°C
储存温度-20 - 60°C-20 - 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
机体属性
外壳材质金属金属
重量0.33 kg ( 0.73 lb )0.32 kg ( 0.7 lb )
尺寸 (长 x 宽 x 高)12.70 x 8.65 x 2.50 cm
       (5 x 3.41 x 0.98 in.)
12.70 x 8.14 x 2.50 cm
       (5 x 3.2 x 0.98 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
