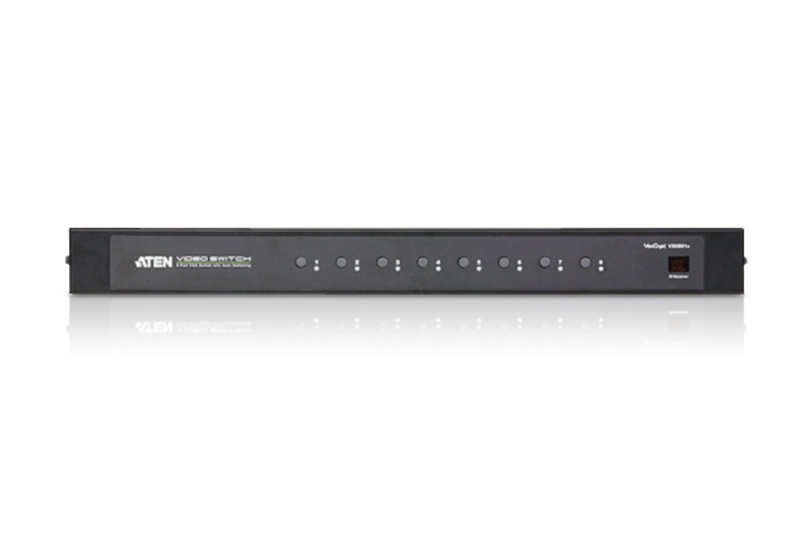

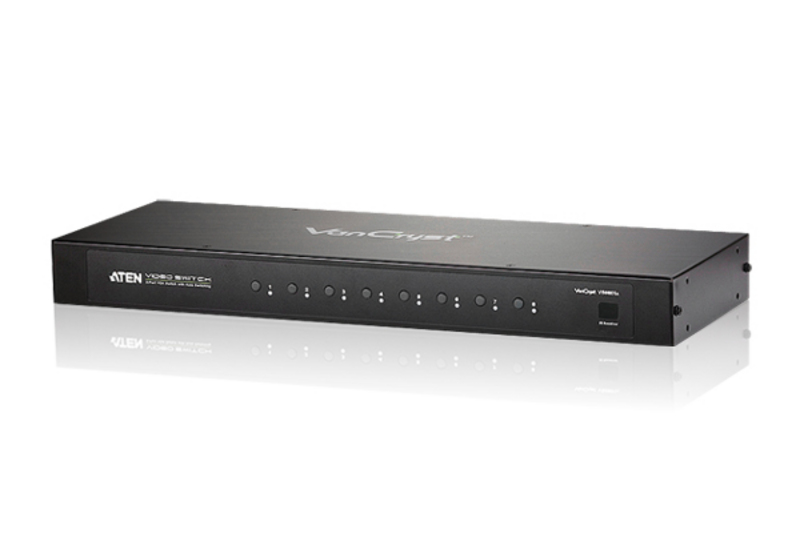

8端口VGA/音频影音切换器+自动切换

VS0801A

 VS0801A 8端口VGA视频切换器+自动切换功能可将八台笔记本电脑的音频/视频来源连接至单一屏幕或投影仪上。VS0801A可提供快速切换的功能,适用于需要同时播放多台音频/视频源的环境,如会议室、媒体中心、教室等。

VS0801A内建双向RS-232串口连接端口,可用于高阶系统控制及RS-232控制。通过RS-232指令使用高阶串口控制设备,允许另外具备先进功能的系统控制VS0801A,例如:自动侦测、自动切换和按键锁功能。红外线遥控器可通过前面板按键便利操作,通过前面板的LED指示灯一目了然。通过端口切换VGA线缆可在VGA/音频间快速切换。




  • 包装明细
  • 特性

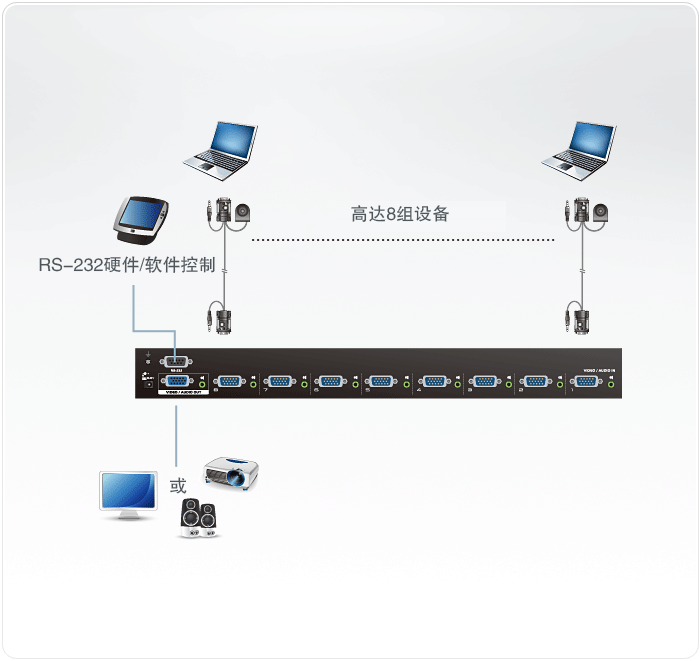

  • 连线图
  • 规格
  • 支持和下载

1 x VS0801A 8端口VGA影音切换器+自动切换功能

1 x 红外线遥控器

1 x 电源适配器

1 x 机架安装配件

1 x 使用说明



  • 可让多达8台视频输出显示于单一屏幕或投影仪上

  • 通过前端面板按键、RS-232指令、红外线遥控器或端口切换VGA线缆,快速且简单地在VGA信号/音频来源间进行切换

  • 支持立体声音频

  • 内建双向RS-232串口连接端口,可用于高阶系统控制

  • RS-232控制:
    ·自动侦测功能-若其中一台VGA来源端设备的电源关闭,VS0801A会自动切换至下一台视频来源开启的设备
    ·自动切换功能-设定优先权以自动切换至对应的连接端口
    ·按键锁功能-通过前面板的按键锁住设备以确保设备安全

  • 支持300MHz频宽

  • 视频分辨率-高达2048x1536@60Hz

  • 长距离传输-最远可达65m

  • 支持VGA,SVGA,XGA,SXGA,UXGA,WUXGA及Multisync屏幕

  • 视频动态同步显示(Video DynaSyncTM)技术-ATEN独家技术,能避免屏幕开机时产生的问题,并在切换连接端口时保持最佳屏幕分辨率

  • 支持动态DDC传送最新的EDID信息至屏幕及接收显示端设备

    * 注意: 连接端口切换VGA线缆没有附在包装内,需要额外购买




视频输入
接口8 x HDB-15 公头 (蓝色)
阻抗75 Ω
最长距离1.8 m
视频输出
接口1 x HDB-15 母头 (蓝色)
阻抗75 Ω
视频
最高频宽300 MHz
最高分辨率最高 1920 x 1440
最长距离最长 30 m
音频
输入8 x Mini Stereo Jack 母头 (绿色)
输出1 x Mini Stereo Jack 母头 (绿色)
控制
RS-232接口:1 x DB-9 母头 (黑色)
       波特率及通讯协定:
       波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
接口
电源1 x DC电源插座
功耗DC5.3V:1.01W:5BTU
作业环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳材质金属
重量2.10 kg ( 4.63 lb )
尺寸 (长 x 宽 x 高)43.70 x 15.98 x 4.40 cm
       (17.2 x 6.29 x 1.73 in.)
装箱数3 件
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
