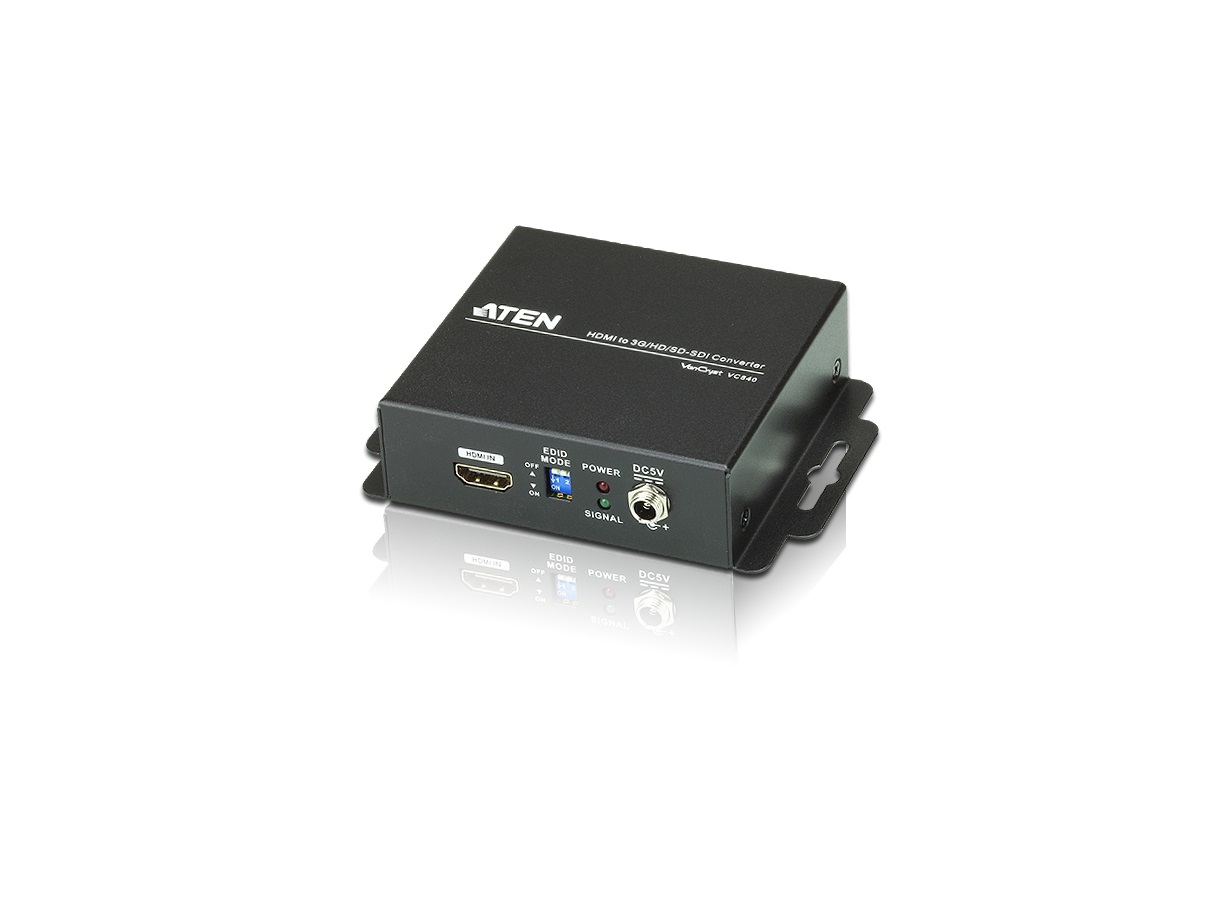

HDMI转3-SDI/音频转换器

VC840

VC840 HDMI转3G/HD/SD-SDI视频转换器提供高分辨率信号实时转换。将HDMI信号转换成100%的SDI数字信号,并确保在传输过程中不会损耗音频和视频信号。VC840提供2个低抖动SDI输出供双屏幕显示使用。VC840适用于任何监控广播实时转换信号的环境。


  • 包装明细
  • 特性
  • 连线图
  • 规格
  • 支持和下载

1 x VC840 HDMI转3G/HD/SD-SDI转换器

1 x 电源适配器

1 x 使用说明

  • 将HDMI输入信号实时转换成3G/HD/SD-SDI格式,避免传输过程中损耗音频和视频信号

  • 支持额外的模拟立体声音频和同轴数字音频

  • 支持HDMI(深色)技术

  • LED指示灯显示电源和信号状态

  • 支持SDI距离(RG6格式)远达90m(3G-SDI),150m(HD-SDI)或300m(SD-SDI)

  • 支持SDI格式:
    SD-SDI (SMPTE 259M, 高达360Mbps)
    HD-SDI (SMPTE 292M, 296M, 高达1.485Gbps)
    3G-SDI (SMPTE 424M, 425M level A, 高达3.0Gbps)

  • 支持视频格式 :
    525i@59.96, 625i@50
    720p@50/59.94/60
    1080i@50/59.94/60

  • 1080p@23.97/24/25/29.97/30/50/59.94/60
    2048 x 1080

  • 支持8声道@48kHz速率

  • 提供2个低抖动SDI输出供双屏幕显示使用

  • 自动侦测3G/HD/SD-SDI信号

  • SDI信号重整能在串接上传输更远的距离

  • 电源插孔锁设计可防止脱落

  • 提供可选择的EDID设定和EDID学习模式

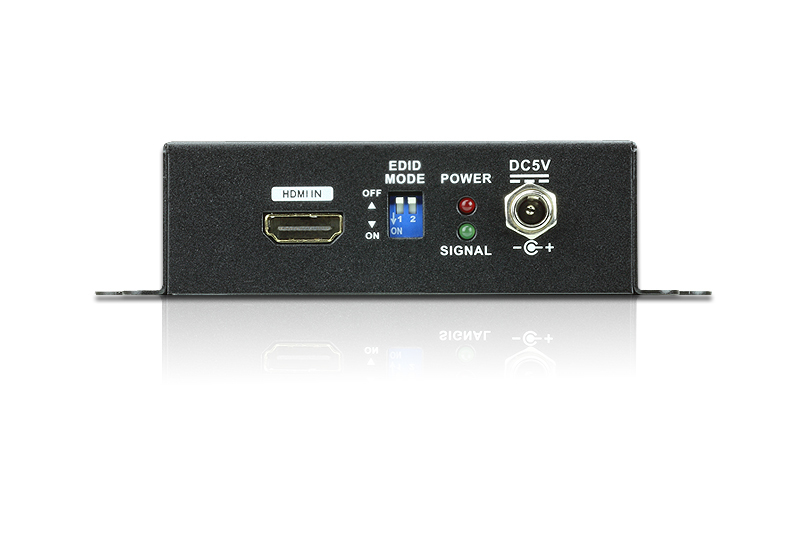

视频输入
接口1 x HDMI Type A 母头 (黑色)
阻抗100 Ω

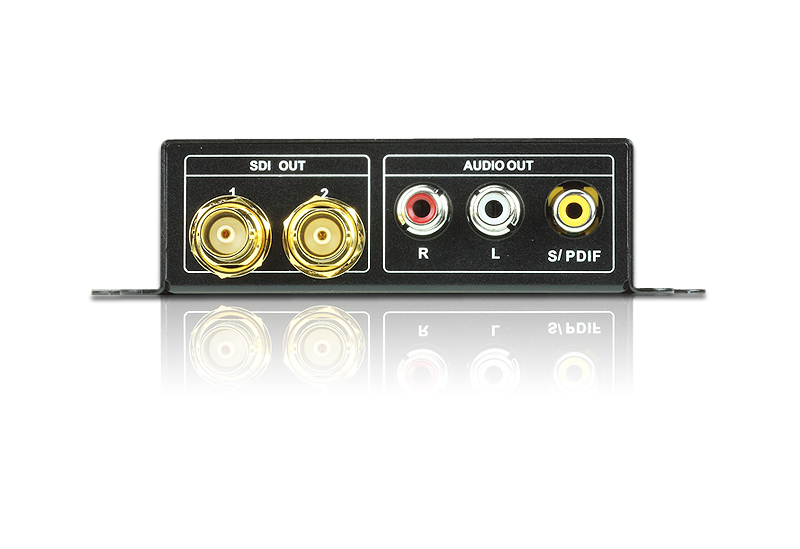

视频输出
接口2 x BNC  (金色)
阻抗75 Ω
视频
最大数据速率2.97 Gbps
最大像素时钟频率148.5 MHz
支持分辨率NTSC@59.96Hz,PAL@50 Hz;
720p@50/59.94/60 Hz;
1080i@50/59.94/60 Hz;
1080p@23.97/24/25/29.97/30/50/59.94/60 Hz
最长距离90m  (3G-SDI); 150m (HD-SDI); 300m (SD-SDI)
音频
输出模拟:2 x RCA  (红色/白色)
数字:1 x RCA  (黄色)
SDI 格式SD-SDI (SMPTE 259M,最高 270   Mbps)
HD-SDI (SMPTE 292M,296M,最高 1.485  Gbps)
3G-SDI  (SMPTE 424M,425M A 级,最高 2.97  Gbps)
EDID 设定EDID 模式:学习
接口
电源1 x DC电源插座
功耗DC5V:3.225WBTU
作业环境
操作温度0 - 40 oC
储存温度-20-60˚C
湿度20 - 90% RH, 无凝结
机体属性
外壳材质金属
重量0.29 kg ( 0.64 lb )
尺寸 (长 x 宽 x 高)12.20 x 10.70 x 3.04 cm
(4.8 x 4.21 x 1.2 in.)
装箱数5 件
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
