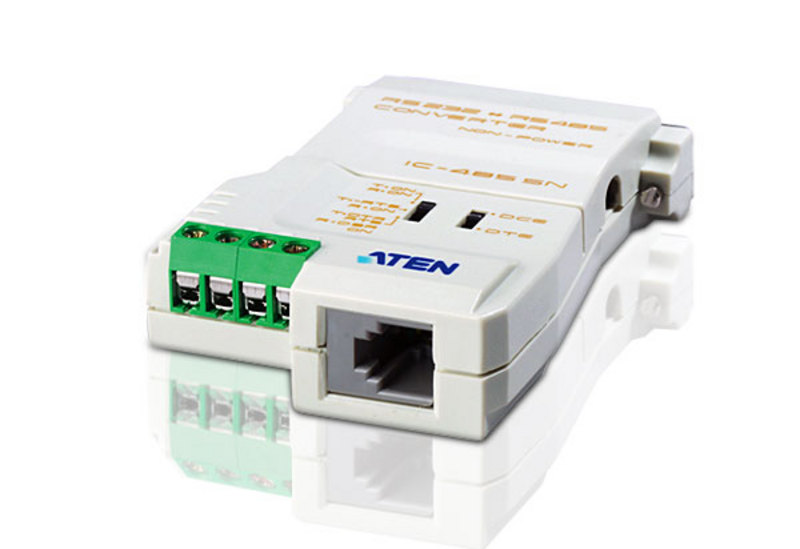

RS-232/RS-485接口转换器

IC485SN

IC485SN可以轻易地在RS-232与RS-485/RS-422两个标准中转换,彼此间的距离可达1200m,且无需外接电源。


  • 包装明细
  • 特性

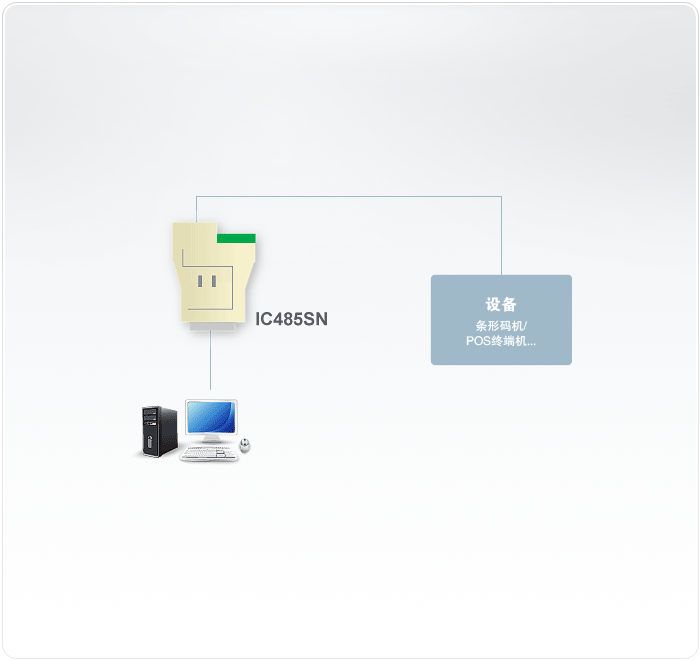

  • 连线图
  • 规格
  • 支持和下载

1 x 双向信号转换器

1 x 用户手册

  • 通过RTS信号控制数据传输

  • 可切换选择DCE或DTE

  • 可选择点对点、多重、单一 / 双工操作模式

  • 四线全速双工,两线半速双工

  • 无需电源

  • 无须外接电源

  • 可支持操作系统: Windows 2000、Windows XP



接口1 DB-25 母头 (RS-232)
       RS-485 / RS-422 四线式端子台
       1x RJ-11 母头
开关DCE, DTE
       TxON, RxON
       TxRTS, RxON
       TxDTR/RTS, RxDSR/ON
功耗DC9V:0.03W:1BTU
信号范围1200 m [4000'] (最长)
传输速率在1200 m [4000'] 下最高可达 100 Kbps
作业环境
操作温度0 ~50˚C
储存温度-20 ~60˚C
湿度0 ~ 80% RH, 无凝结
机体属性
外壳材质塑料
重量0.06 kg ( 0.13 lb )
尺寸 (长 x 宽 x 高)7.90 x 5.45 x 2.10 cm
       (3.11 x 2.15 x 0.83 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
