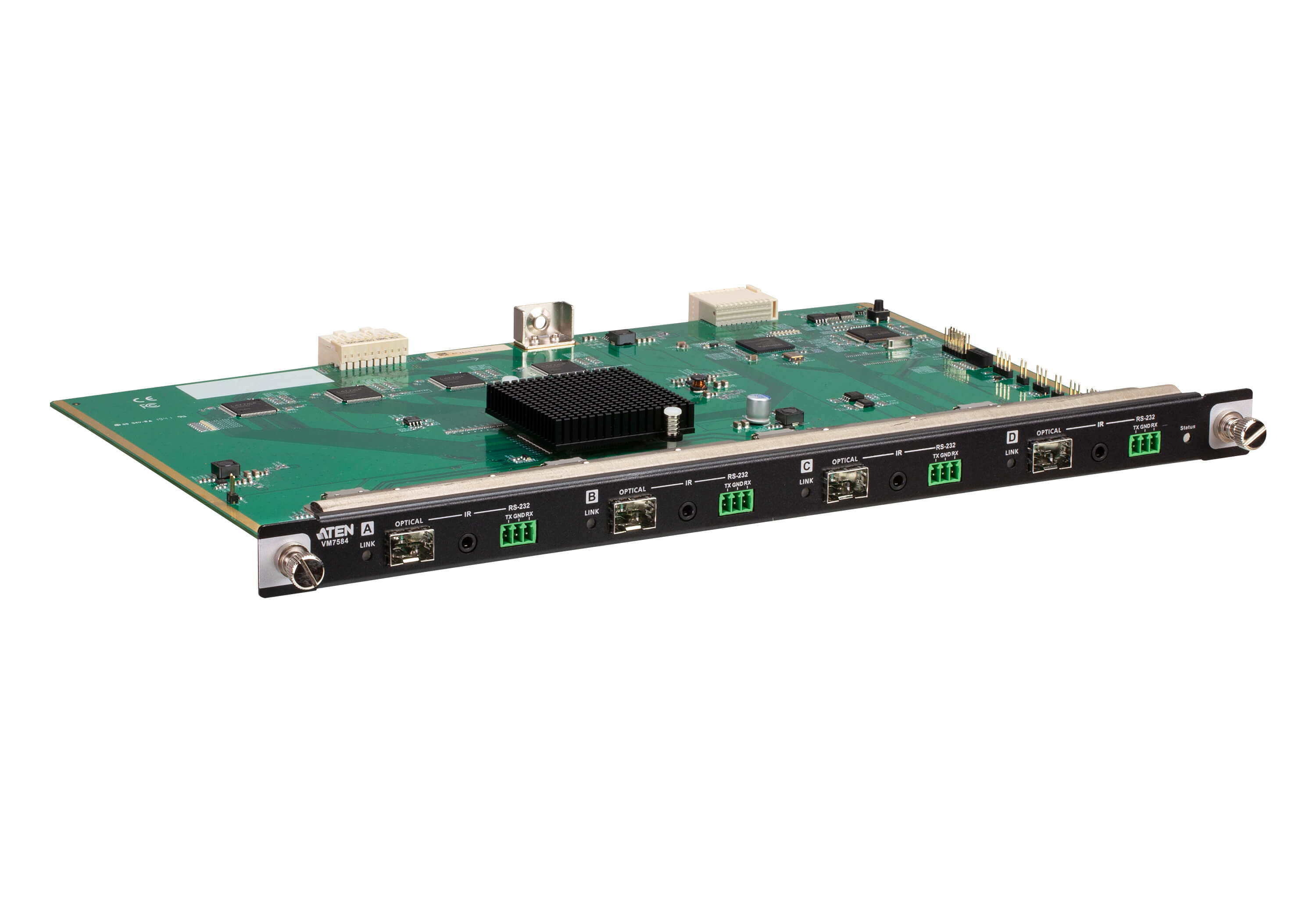

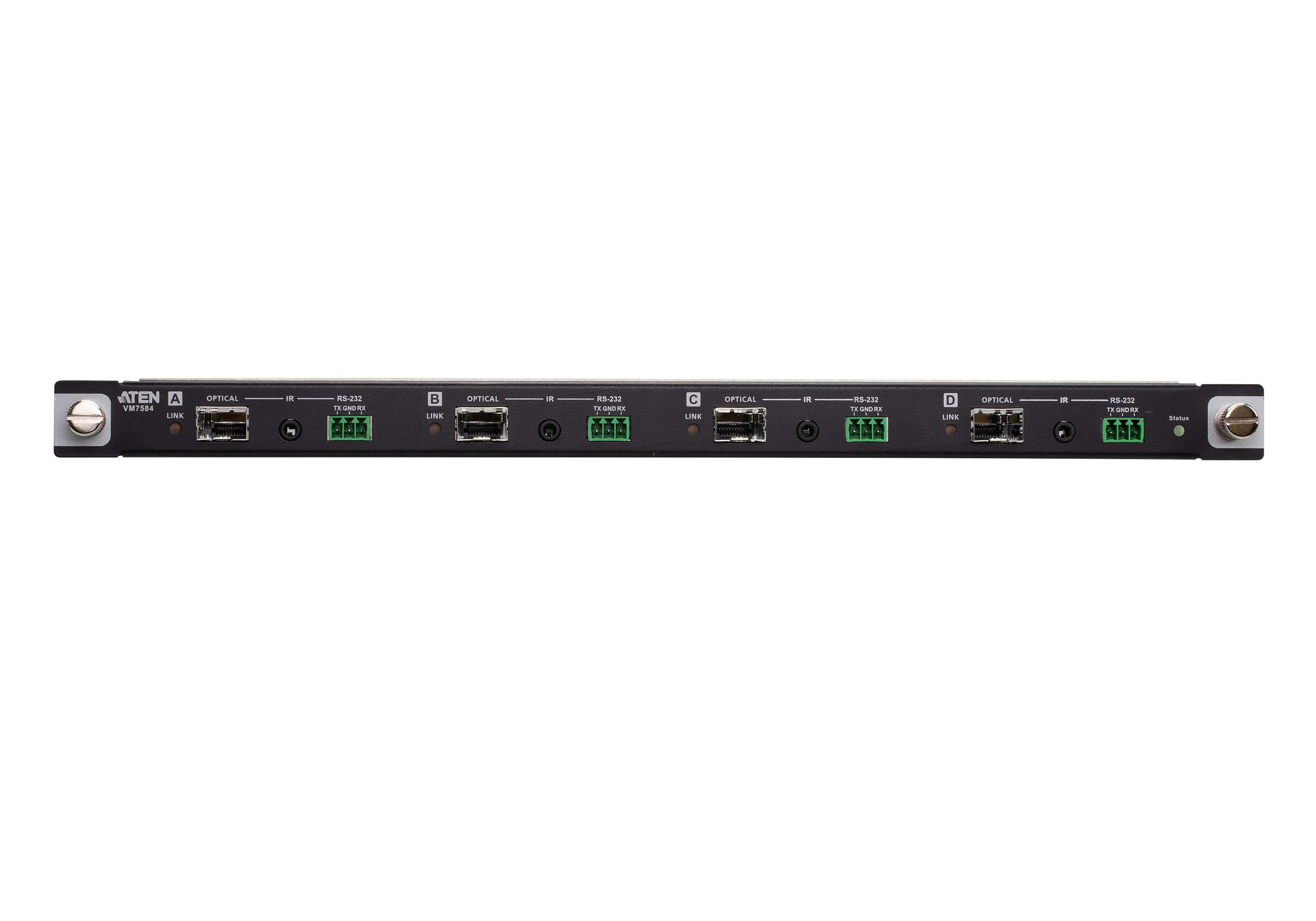

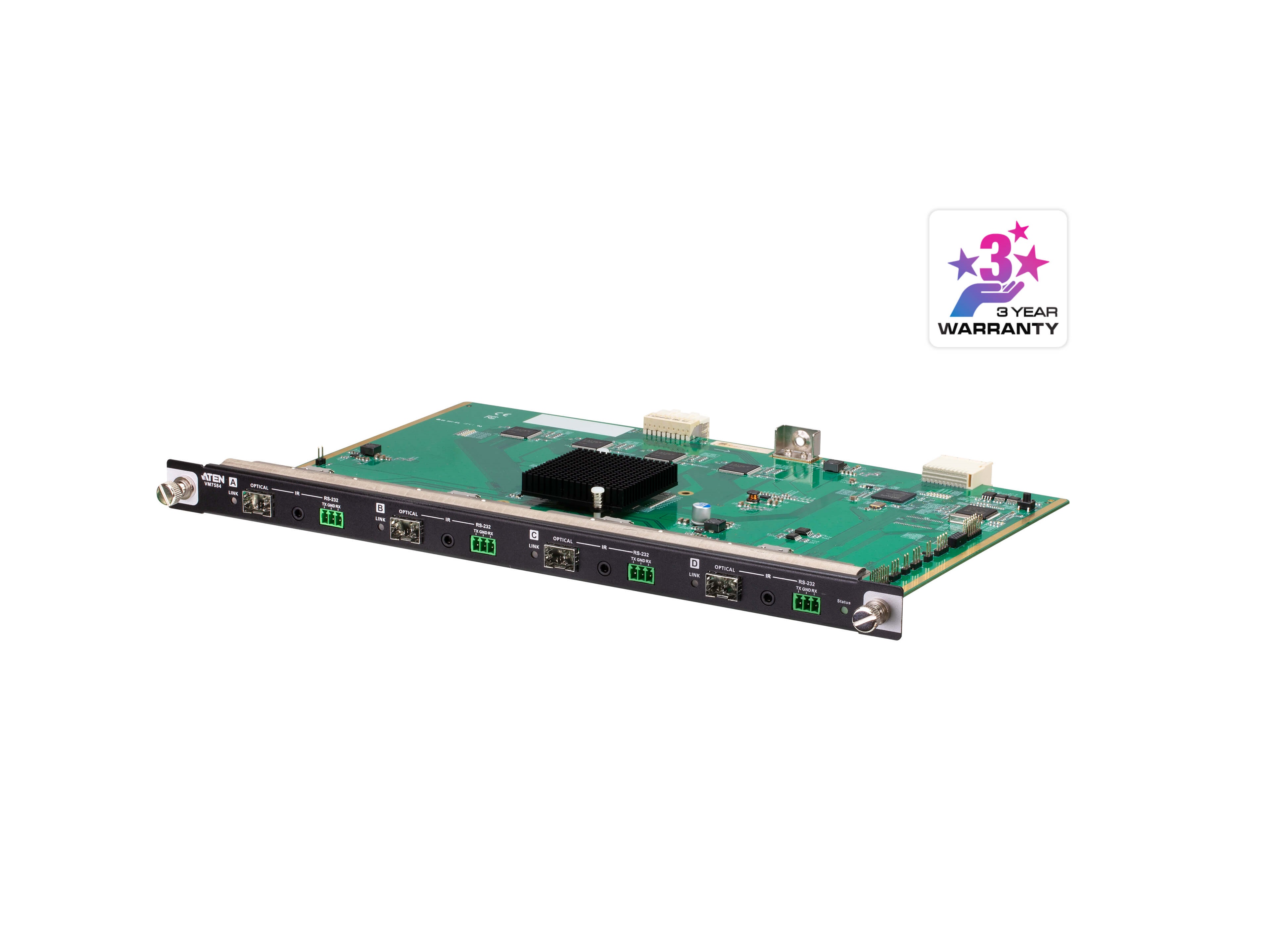

4端口10G 光纤输入板卡 (4K@300m (K1, MM) / 10km (K2, SM))
VM7584 4端口10G光纤输入板卡搭配ATEN模块化矩阵式视频切换器使用,可通过光纤延长器将任4组HDMI影音源转放至显示端设备,并提供高达16/32组不同影音界面的输入和输出连结。
VM7584通过光纤科技提供长距离传输,搭配SFP+模块和双头光纤线材,可将无压缩的4K信号延伸长达300m(VM7584K1)或10km(VM7584K2)。光纤线材具备抗干扰及长程传输特质,通过单组线材连接两端的SFP+ 插槽即可整合传输音频、视频、红外线和RS-232控制信号,简化复杂的接线需求。此外,VM7584支持10.2 Gbps 的高速数据传输速率,并兼容于HDMI相关规范(如:3D、色深、4K),为您带来卓越的影像质量。
ATEN的VM系列输入/输出板卡皆支持热插拔安装,为系统整合者带来安装灵活度与效率。ATEN的VM系列输入/输出板卡与模块化矩阵式视频切换器为您的跨界面关键影音应用提供满足您一切所需的理想解决方案。
1x VM7584 4端口10G光纤输入板卡

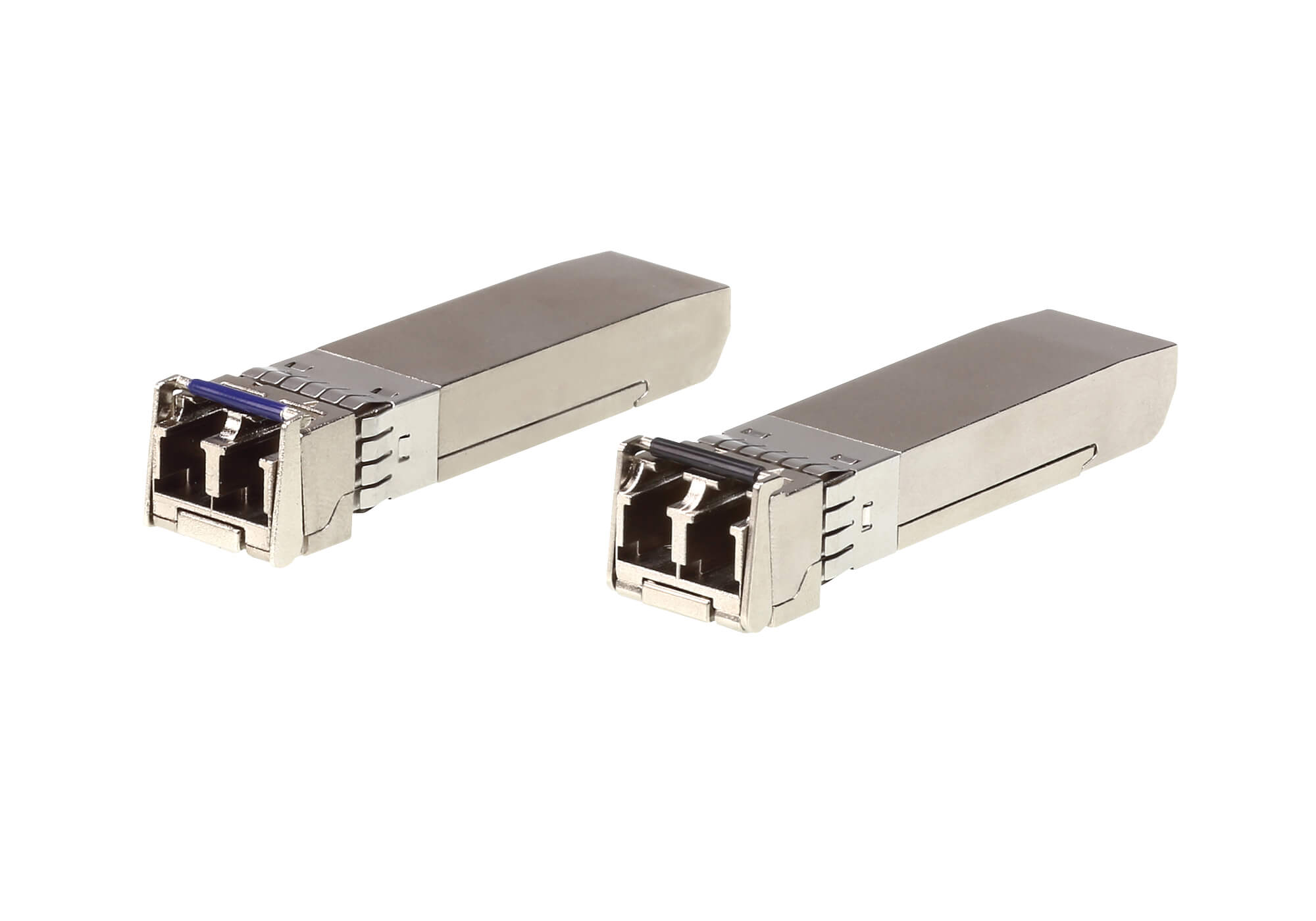

4x SFP+模块
4x 3孔端子台
1x IR接收器
1x IR发送器
1x 使用说明
兼容于VM模块化矩阵切换器,并可与VM系列模块化输入/ 输出板卡灵活搭配使用
通过光纤线材即可长距离延伸传输音频、视频、红外线和RS-232控制信号
卓越的长距离高视频质量 – 提供高达4096 x 2160@60Hz (4:2:0)的高分辨率视频;传输距离长达300m (VM7584K1搭配多模光纤)及10km (VM7584K2搭配单模光纤)
HDMI (3D, 色深, 4K); 兼容HDCP 2.2
支持消费性电子控制 (CEC)
双向RS-232通道 – 可连接串口终端机或串口设备,例如触摸屏与条形码扫描器*
双向IR通道 – 传输一次仅供单向传输,频率范围为30 kHz至60 kHz*
EDID Expert™ – 自动选取EDID设定,让启动更为顺畅、提供高画质显示并套用跨屏幕分辨率
光纤模块及I/O板卡皆为热插拔设计,让整合与维护更为便利
*备注: VM7584需与VE883T视频延长器搭配使用。这些功能仅于与VE883T共享时可支持。
光纤 | |
传输速率 | 10.3 Gbps |
波长 | VM7584K1: 850 nm VM7584K2: 1310 nm |
光纤形式 | VM7584K1: 多模(MM), OM3, LC 双工型 VM7584K2: 单模(SM), LC 双工型 |
视频输入 | |
接口 | 4 x 双向SFP (LC) |
视频 | |
最大数据速率 | 10.2 Gbps (3.4 Gbps 每通道) |
最大像素时钟频率 | 340 MHz |
规范 | HDMI (3D, 色深, 4K) 兼容HDCP 2.2 消费性电子控制 (CEC) |
最高分辨率 | 高达4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
最长距离 | VM7584K1: 高达 300m (多模, OM3, 黑) VM7584K2: 高达 10km (单模, 蓝) |
控制 | |
RS-232 通道 | 4 x 3 孔端子台 |
IR 通道 | 4 x 迷你立体声插孔母头 (黑) |
LED 指示灯 | |
状态 | 1 (绿) |
连线 | 4 (橘) |
功耗 | 10.54W:49BTU |
作业环境 | |
操作温度 | 0–40°C |
储存温度 | -20–60°C |
湿度 | 0 - 80% RH, 无凝结 |
机体属性 | |
外壳材质 | 金属 |
重量 | 0.57 kg ( 1.26 lb ) |
尺寸 (长 x 宽 x 高) | 35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.) |
装箱数 | 2 pcs |
附注 | 1. 操作距离为预估值。距离将因光纤类型、网络带宽、连接头、信号损耗、模态色散或光色散、环境因素和扭曲等因素而有所差异。 2. ATEN 建议使用符合IEC60793-2-50 B1.1 或ITU-T G.652.B 的单模光纤,及符合IEC11801 (OM3) 的多模光纤。 3. VM7584 为class 1 雷射产品,并符合IEC-60825、FDA 21 CFR 1040.10 和FDA 21 CFR 1040.11 等安全规范。 |
附注 | 对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。 |
