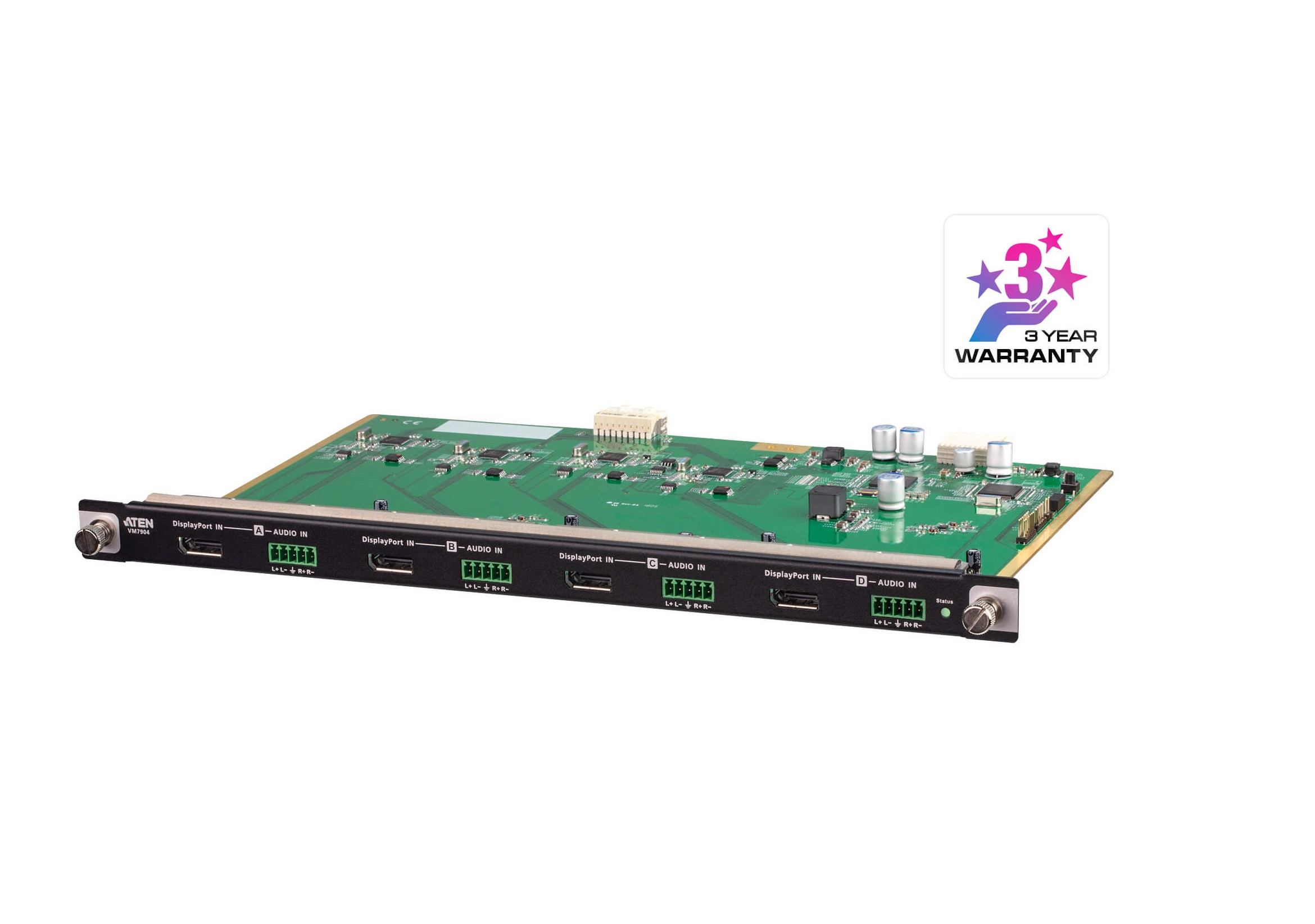

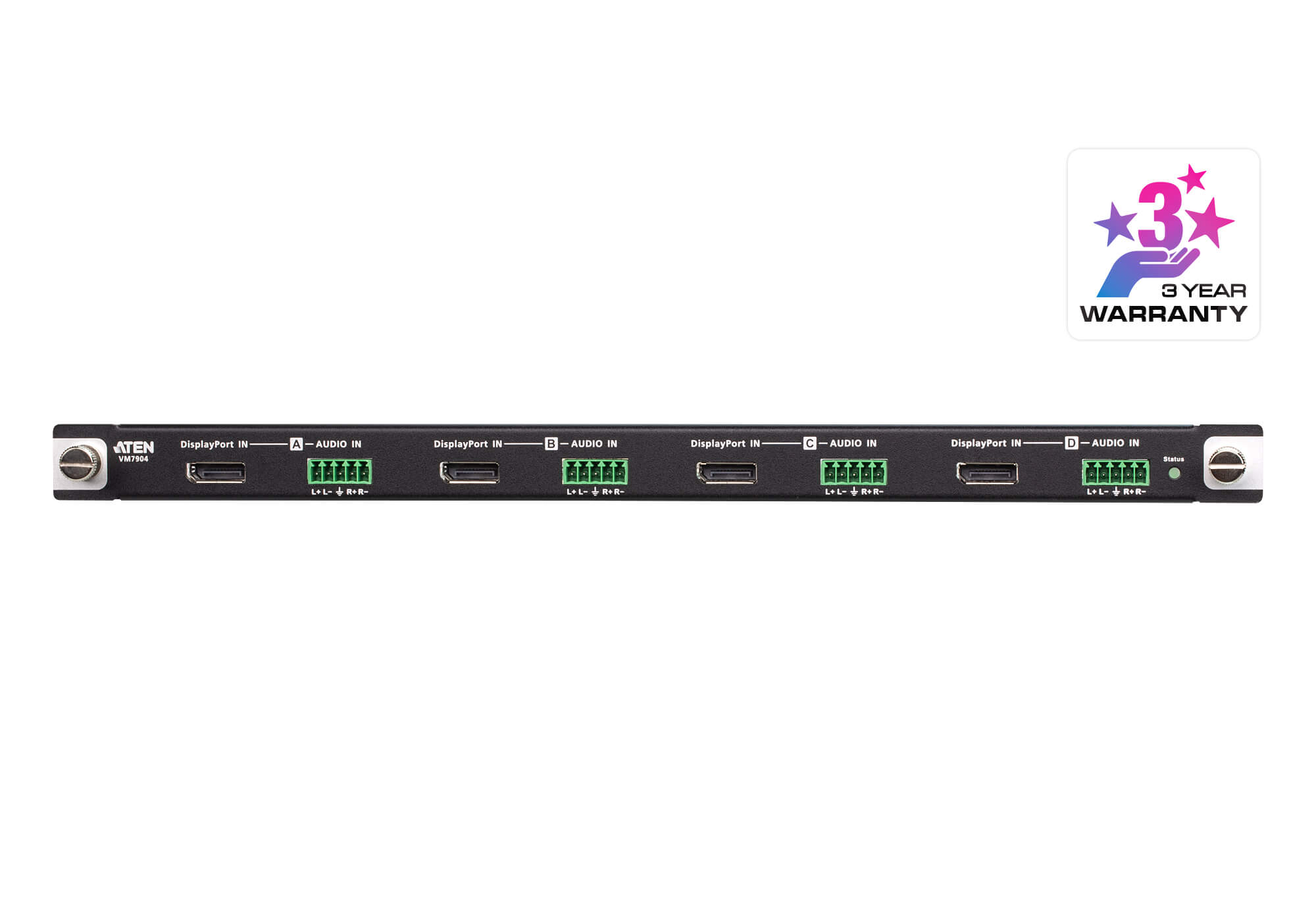

4 端口 4K DisplayPort 输入板卡

VM7904

VM7904 是一款4K DisplayPort 输入板卡,搭配ATEN模块化矩阵式影音切换器使用, 可轻松将任 4 组DisplayPort 影音源装置转放至多达 16 或 32 组显示端设备。除了提供 4 个可搭载数字影音信号的DisplayPort连接端口之外,VM7904 并具备 4 组立体声音频输入端口,可独立播放立体声音频或将模拟音频源嵌入至数字影音输出。

VM7904 支持 4K 高分辨率DisplayPort 视频(高达4096x2160@30Hz; 4:4:4),搭配EDID Expert 技术提供高清跨屏幕分辨率,使其尤为适合高分辨率视频墙应用。此外,ATEN 的VM 系列输入/输出板卡皆支持热插拔安装,为系统集成商带来最大的装设灵活度与维护效率。VM 系列输入/输出板卡与ATEN 模块化矩阵式视频切换器,为您的关键影音应用提供满足您一切所需的理想解决方案。



  • 包装明细
  • 特性

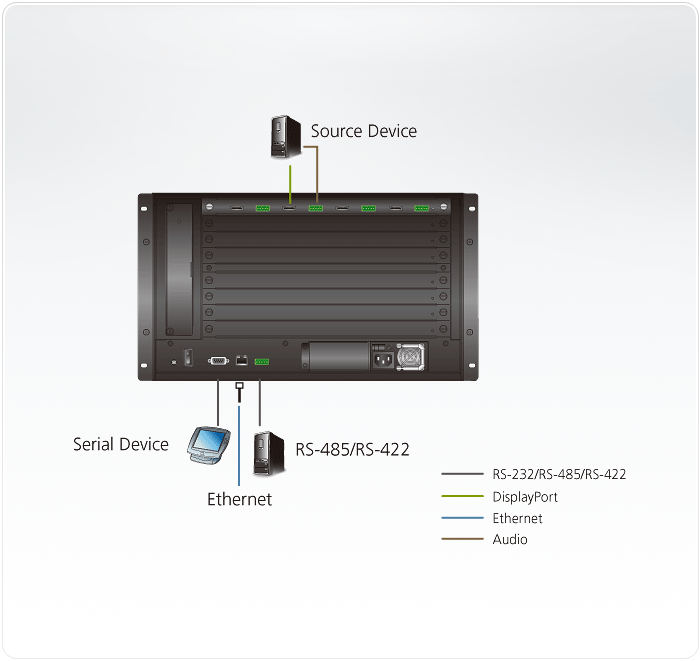

  • 连线图
  • 规格
  • 支持和下载

1x VM7904 4端口4K DisplayPort输入板卡

4x 接线端子

1x 使用说明


  • 兼容VM1600A / VM3200; 可与VM 系列模块化输入/ 输出板卡灵活搭配使用

  • 将 4 组DisplayPort 视频源转放至多达 16 (VM1600A) 或 32 (VM3200) 显示装置

  • 卓越的视频质量– 分辨率可达 4096 x 2160 / 3840 x 2160 @ 30 Hz (4:4:4)

  • 支持音频功能– 立体声音频源可独立播放或嵌入至HDMI 影音输出

  • EDID Expert–协助您选择EDID 设定,提供顺畅的启动、高画质显示和跨屏幕呈现高清分辨率

  • 支持 DP1.1,数据速率最高可达10.8 Gbps (2.7 Gbps 每通道)

  • 兼容HDCP 2.2

  • 热插拔板卡设计,更便于整合各种I/O 子卡与维护


视频输入
接口4 x DisplayPort 母头 (黑)
阻抗100 Ω
最长距离高达 3m
视频
最大数据速率10.8 Gbps (2.7 Gbps 每通道)
最大像素时钟频率340 MHz
规范兼容HDCP
最高分辨率4096x2160@30Hz(4:4:4)
       3840x2160@30Hz(4:4:4)
音频
输入4 x 固定螺丝连接器, 5 Pole (绿)
       *音频信号类型: 立体声, 平衡式/非平衡式
功耗7.18W:34BTU
作业环境
操作温度0 - 40°C
储存温度-20 - 60°C
湿度0 - 80% RH, 无凝结
机体属性
外壳材质金属
重量0.55 kg ( 1.21 lb )
尺寸 (长 x 宽 x 高)35.20 x 23.80 x 2.33 cm
       (13.86 x 9.37 x 0.92 in.)
装箱数2 pcs
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
